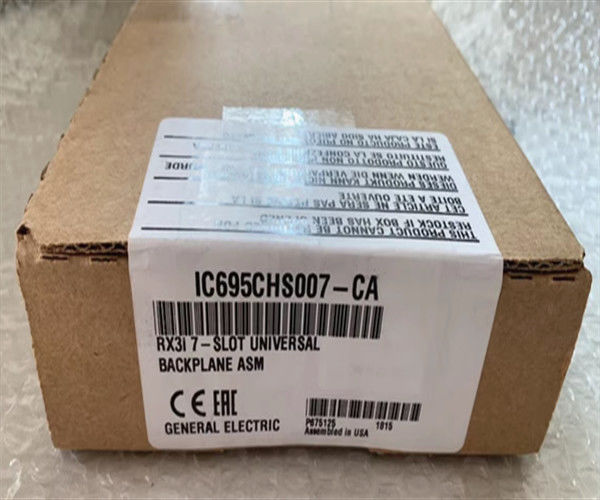

IC695CHS007 유니버설 백플레인 RX3i 및 시리즈 90-30 I/O 및 옵션 모듈

제품 설명 IC695CHS007

IC695CHS007는 PACSystem RX3i 프로그래밍 자동화 컨트롤러 (PAC) 시리즈의 보편적인 백플레인입니다. 이 백플레인은 일곱 (7) 슬롯 백플레인입니다.전원 공급 장치 및 I/O 모듈용그것은 PACsystem RX3i 시리즈의 모든 IO 및 옵션 모듈뿐만 아니라 90-30 시리즈 I / O 및 옵션 모듈을 원산지로 지원합니다.IC695CHS007 슬롯 0은 IC695 전원 공급 장치 설치를 위해 예약되어 있습니다.. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modules오른쪽 마지막 슬롯인 슬롯 6은 PCI만 지원하고 RX3i 모듈만 호환합니다.IC695CHS007은 제한된 장착 공간 또는 원격 I/O 아키텍처 구현을 위한 응용 프로그램에 이상적으로 사용됩니다.이 모듈은 래크의 왼쪽 끝에 위치한 24 VDC 단말 스트립으로 제공됩니다.랙의 호스팅 모듈의 방패와 워크 연결을 연결하기 위한 뒷면 마운드 포인트 및 통합 마운드 바또한 슬롯 번호는 이 래크에 명확하게 인쇄되어 모듈을 적절히 장착합니다. IC695CHS007는 두 가지 (2) 버전으로 제공됩니다.초기 버전인 IC695CHS007-AA와 차시의 뒷면 PCI 커넥터와 함께 기계적 개선 사항을 포함하는 후속 버전인 IC695CHS007-BAIC695CHS007는 수평 발작에만 설계되었습니다. 다른 장착 방향은 공기 흐름에 영향을 미치고 궁극적으로 시스템 성능에 영향을 줄 수 있습니다.이 래크는 체이스에 사용할 수있는 제공된 장착 구멍을 통해 장막 하위 패널에 직접 장착.

GE IC695CHS007 백플레인은 GE Fanuc가 설계 및 제조한 RX3i PACSystems 시리즈의 일부이며 90-30 시리즈 시스템을 대체하는 보편적인 백플레인이다.IC695CHS007 뒷면은 +24 볼트의 입력 전압을 가지고 있습니다사용자들은 제안된 장착 방법에는 수평적인 방향과 최소한의 보호 등급 IP 20 (NEMA 타입 1) 의 보호 장치에 설치하는 것이 포함되어야 함을 유의해야합니다.IC695CHS007 보편적인 뒷면은 왼쪽 끝에 위치한 터미널 스트립과 함께 마저 지점또한, 뒷판에는 통합 된 젠딩 바와 구성을위한 가시적인 슬롯 번호가 포함되어 있으며 다른 제조업체의 시스템 및 옵션 모듈을 지원합니다.IC695CHS007 뒷면은 5 볼트 DC에서 240 밀리 앰프의 내부 전류와 3에서 600 밀리 앰프의 전류가 있습니다..3 볼트 DC 및 구성 요소에 대한 7 개의 슬롯이 있습니다. 지원 된 구성 요소에는 IC693와 같은 PCI I / O 구성 요소가 포함 될 수 있습니다.PCI 컴포넌트는 제품 코드 IC695로 시작됩니다.IC695CHS007과 같은 GE 배후 플레인은 위험한 지역에서 사용할 수 있지만 이러한 환경에서 더 높은 수준의 보호 장치가 필요합니다.위험 장소의 최소 보호 등급은 IP 54입니다.. IC695CHS007 뒷면에는 많은 설치 공간이 필요하지 않지만 적절한 냉각을 위해 모든 측면에 최소 4 인치 공간이 필요합니다.단위의 지정 된 차원은 141입니다.4 x 264.9 x 147.3 밀리미터 (5.5 x 10.4 x 5.8 인치)

IC695CHS007은 현재 에머슨 오토메이션의 PACSystem RX3i 플랫폼의 일부이며, 이전에는 GE 지능형 플랫폼 (GE IP) 에 의해 생산되었습니다.이 배면에는 IC695 전원 공급 장치 (Slot 0) 및 PCI 기반 / 시리즈 기반 IO 슬롯 (Slot 1-5) 및 PCI 전용 슬롯 (Slot 6) 을 위한 1 개의 슬롯이 있습니다.이 뒷판은 IC695, IC694 및 IC693 I / O 및 옵션 모듈 또는 RX3i 및 시리즈 90-30 모듈을 지원합니다. 이 모듈은 격리 된 24 VDC 단말 스트립으로 제공됩니다.지상점과 내부 지상봉.
