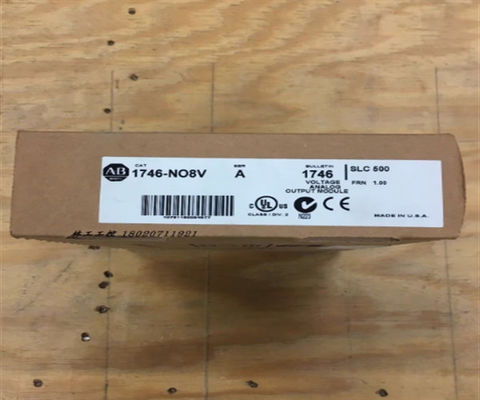

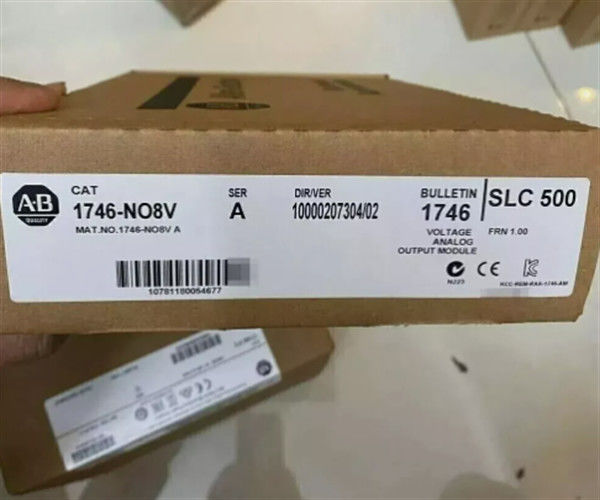

1746-NO8V 앨런-브래들리 1746 아날로그 출력 모듈 부품 번호 1746-NO8V 온도 등급 -20...55 °C -4...131 °F

설명 1746-NO8V

앨런-브래들리 1746-NO8V는 SLC 500 컨트롤러와 사용할 수 있는 아날로그 출력 모듈이다. 이 모듈은 ±10.25VDC 사이의 전압 출력 신호를 제공합니다.이 모듈은 밸브와 같은 조절 장치를 제어하는 데 이상적으로 사용됩니다., 덤퍼, 변주 주파수 드라이브 (VFD), 루버 및 아날로그 신호로 작동하는 다른 장치.

1746-NO8V는 16비트 또는 320μV/count의 해상도로 8개의 출력 채널을 가지고 있으며, 출력 코딩은 32,768에서 +32까지,767 및 디지털에서 아날로그 (DAC) 변환 방법으로 R-2R 계단 네트워크가 내장되어 있습니다.그것은 1ms 또는 0에서 전체 규모의 95%의 출력 단계 응답을 가지고 있으며 클래스 1의 모든 8 채널을 업데이트하기 위해 5ms의 개별 채널 업데이트 시간을 가지고 있으며 클래스 2의 모든 8 채널을 업데이트하기 위해 10ms를 가지고 있습니다.

1746-NO8V는 전체 정확도는 25°C에서 전체 척도의 0.1%이며 60°C에서 전체 척도의 0.2%이며 최대 전체 정확도는 전체 척도의 ±33ppm/°C입니다.1K 오름 이상의 부하 범위와 10mA (최대) 의 부하 전류.

1746-NO8V의 특정 명소 출력 전압은 -10 ~ + 10VDC; -10.25 ~ + 10.25VDC; 0 ~ 10VDC; 0 ~ 5VDC 및 1 ~ 5VDC입니다.각 채널에 대해 구성할 수 있는 Scaled 엔지니어링 유닛입니다., PID, 비례 수, 1746-NO4 형식 및 사용자 정의 스케일로 스케일링, 옵션 출력 데이터 매개 변수는 사용자 정의 스케일 제한, 출력 클램핑 제한, 출력 알람 제한,램프 속도/범위, 미리 설정 오류 값, 오류 상태에서 출력 행동 (리셋, 유지, 미리 설정), 알람 잠금 및 리셋 잠금 알람.

1746-NO8V는 전체 백플레인 전력 출력 5.6W와 사용자 선택 DC 전력 소스를 가지고 있으며, 등급 전력 24V DC입니다. 출력 전압 범위는 ±10 이내입니다.25V DC 및 16 비트 (320μV/count) 의 채널 해상도를 가진 R-2R Ladder 디지털-아날로그 변환기를 사용합니다.1746-NO8V는 1ms의 출력 단계 응답 시간을 가지고 있으며 모든 8 채널에서 신호를 업데이트하기 위해 약 5ms를 사용합니다.1746-NO8Vs 출력의 부하 범위는 1KΩ를 초과 할 수 있으며 출력의 최대 부하 전류는 10mA입니다.1746-NO8V는 출력 임피던스가 1Ω보다 작고 2.5% (±10.25V) 이상의 범위에 대한 능력을 갖추고 있습니다. 전체 출력 정확도는 0.2%이며 ±33ppm/°C의 드리프트 정확도와 0의 가이드 오류를 제공합니다.오프셋 오차 오류 ±0의 15%0.53 LSB/°C The 1746-NO8V offers circuit isolation between the field wiring and the backplane to protect the chassis and the processor is tested at 500V DC and uses LED lights to indicate the module and channel status그것은 5-95% 비 응축 상대 습도에서 0-60 ° C 운영 온도 범위를 가지고 있으며 CUL 및 CE 인증을 받았으며 Class I, Division 2 위험 장소에서 사용됩니다.1746-NO8V는 30G의 작동 충격 등급과 10-500Hz에서 5G의 진동.

앨런 브래들리 1746-NO8V는 SLC 500 아날로그 출력 모듈이다. 이 모듈은 8 (8) 개의 단일 끝 아날로그 출력 채널을 가지고 있으며 출력 전압 범위는 ±10.25V dc입니다. 16 비트,320μV/count 해상도 전체 정확도 025°C에서 전체 규모의 0.1%와 60°C에서 전체 규모의 0.2%
