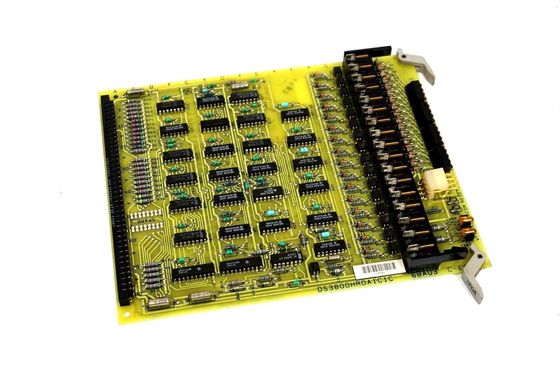

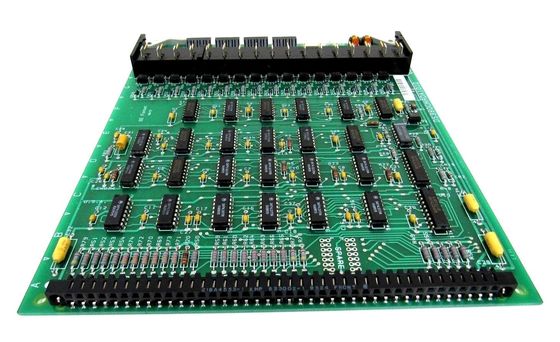

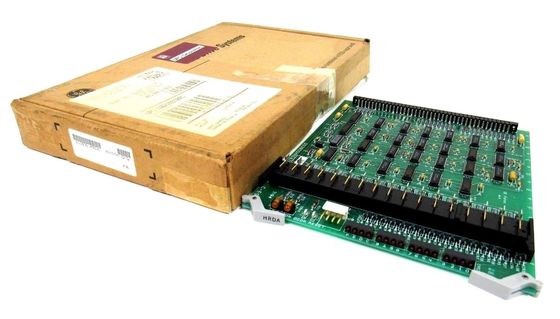

제너럴 일렉트릭 DS3800HRDA 산업용 보조 인터페이스 패널

제품 설명:DS3800HRDA

• 보드 레이아웃 및 크기: DS3800HRPA는 인쇄 회로 기판에 세심하게 설계된 물리적 레이아웃을 가지고 있습니다. 일반적으로 산업용 제어 캐비닛이나 장비 랙의 공간 제약에 맞는 컴팩트한 폼 팩터가 특징입니다. 정확한 치수는 특정 버전에 따라 약간 다를 수 있지만 일반적으로 Mark IV 시스템의 다른 구성 요소와 함께 쉽게 통합될 수 있는 크기입니다. 예를 들어, 수 인치 범위의 길이, 인접한 보드 또는 모듈에 효율적으로 연결할 수 있는 너비, 표준 산업용 보드 설계와 일치하는 두께를 가질 수 있습니다.



• 장착 메커니즘: 안정적인 장착 메커니즘을 갖추고 있어 작동 중 안정성을 보장합니다. 여기에는 일반적으로 보드 가장자리를 따라 있는 장착 구멍이나 슬롯이 포함됩니다. 이를 통해 보드를 캐비닛 내의 장착 레일이나 브래킷에 단단히 부착할 수 있습니다. 이 설계에서는 산업 환경에서 흔히 발생하는 기계적 응력과 진동을 고려하여 보드가 제자리에 단단히 고정되도록 합니다. 이는 일관된 전기 연결을 유지하고 신호 처리 및 수행하는 통신 기능의 중단을 방지하는 데 중요합니다.
• 커넥터 인터페이스: DS3800HRPA에는 다양한 신호 및 전원에 대한 연결 지점 역할을 하는 다양한 커넥터 인터페이스가 있습니다. 산업용 제어 시스템 내의 센서, 기타 제어 보드 또는 외부 장치로부터 입력 신호를 수신하기 위한 커넥터가 있습니다. 이러한 입력 커넥터는 연결된 구성요소의 특정 신호 유형 및 전기적 특성과 일치하도록 설계되었습니다. 마찬가지로 추가 작업을 위해 정보가 필요한 액추에이터, 디스플레이 장치 또는 시스템의 기타 부분에 처리된 신호를 보내는 출력 커넥터가 있습니다. 커넥터는 일반적으로 호환성과 적절한 신호 전송을 보장하기 위해 Mark IV 시리즈 내에서 표준화됩니다.

기능적 능력



• 신호 처리: DS3800HRPA의 주요 기능은 산업 장비, 특히 Mark IV 시스템의 맥락에서 터빈의 작동과 관련된 신호를 처리하는 것입니다. 다양한 소스의 아날로그 및 디지털 신호를 모두 처리할 수 있습니다. 아날로그 신호의 경우 온도 센서나 압력 센서와 같은 센서의 약한 신호를 추가 처리에 적합한 수준으로 높이기 위해 증폭과 같은 작업을 수행합니다. 또한 신호에 존재할 수 있는 전기적 잡음과 간섭을 제거하는 필터링 기술을 적용하여 깨끗하고 신뢰할 수 있는 데이터를 보장합니다.



• 전원 관리: 보드는 시스템 내에서 전원을 관리하는 역할을 합니다. 이는 산업 제어 설정의 전원 공급 장치와 인터페이스하고 효율적이고 규제된 방식으로 내부 구성 요소에 전력을 분배하도록 설계되었습니다. 전압 변동이나 전력선의 전기적 노이즈와 같은 입력 전원 공급 장치의 변동을 처리하기 위해 내장형 전원 조절 회로가 있을 수 있습니다. 이는 전력 서지로 인한 잠재적인 손상으로부터 내부 구성 요소를 보호하는 데 도움이 되며 보드 및 연결된 장치의 안정적인 작동을 보장합니다.
• 데이터 통신: DS3800HRPA는 산업 제어 시스템 내에서 데이터 통신을 용이하게 합니다. 전용 통신 버스 또는 인터페이스를 통해 Mark IV 시리즈의 다른 보드 및 모듈과 통신할 수 있습니다. 이를 통해 센서 판독값, 제어 명령, 상태 업데이트 등 터빈 작동과 관련된 정보를 공유할 수 있습니다. 사용되는 통신 프로토콜은 Mark IV 시스템에만 적용되며 다양한 구성 요소 간의 안정적이고 효율적인 데이터 교환을 보장하도록 설계되었습니다. 또한 일부 구성에서는 이더넷이나 직렬 통신(예: RS-485)과 같은 외부 통신 인터페이스를 지원하여 다른 시스템과의 통합, 원격 모니터링 또는 상위 수준 제어 및 모니터링 플랫폼에 대한 연결을 허용할 수 있습니다.
• 제어 신호 생성: 처리된 입력 신호와 프로그래밍된 제어 로직(보드 자체 또는 관련 상위 레벨 제어 시스템에 저장될 수 있음)을 기반으로 DS3800HRPA는 액추에이터에 대한 제어 신호를 생성합니다. 이러한 액추에이터는 터빈 및 관련 보조 시스템의 작동을 조정하는 데 중요합니다. 예를 들어, 연료 흐름, 증기 흐름 또는 냉각수 흐름을 위한 밸브의 개폐를 제어하는 ​​신호를 보낼 수 있습니다. 또한 터빈 작동과 관련된 펌프 또는 기타 기계 구성 요소를 구동하는 모터의 속도를 조정하여 터빈이 최적의 조건에서 작동하도록 보장할 수 있습니다.

신호 처리 및 처리 세부사항



• 아날로그 입력 신호: 보드에는 다양한 유형의 센서로부터 신호를 수신하도록 설계된 여러 아날로그 입력 채널이 있습니다. 이러한 센서는 온도, 압력, 진동 또는 터빈 작동과 관련된 기타 물리적 양과 같은 매개변수를 측정할 수 있습니다. 아날로그 입력 채널은 인터페이스하려는 센서 유형 및 설계에 따라 0~5V DC 또는 0~10V DC와 같은 특정 범위 내에서 전압 신호를 처리할 수 있습니다. 일부 모델은 일반적으로 0~20mA 또는 4~20mA 범위의 전류 입력 신호를 지원할 수도 있습니다. 이러한 아날로그 입력의 분해능은 일반적으로 측정된 매개변수의 작은 변화를 감지하는 데 충분한 정확도를 제공하도록 구성되어 터빈 상태를 정밀하게 모니터링할 수 있습니다.
• 디지털 입력 신호: DS3800HRPA에도 디지털 입력 채널이 있습니다. 이는 스위치, 디지털 센서 또는 시스템 내의 상태 표시기와 같은 소스로부터 디지털 신호를 수신하는 데 사용됩니다. 디지털 입력 채널은 종종 TTL(트랜지스터-트랜지스터 로직) 또는 CMOS(상보형 금속 산화물-반도체) 표준을 따르는 표준 로직 레벨을 수용하도록 구성됩니다. 디지털 하이 레벨은 2.4V~5V 범위에 있을 수 있고 디지털 로우 레벨은 0V~0.8V 범위에 있을 수 있습니다. 보드는 여러 디지털 입력 채널을 동시에 처리할 수 있으므로 터빈 작동의 다양한 측면과 관련된 다양한 디지털 신호를 통합할 수 있습니다.
• 출력 신호: 출력측에서는 보드가 아날로그 및 디지털 신호를 모두 생성합니다. 아날로그 출력 채널은 가변 속도 드라이브 또는 아날로그 제어 밸브와 같이 아날로그 입력이 필요한 액추에이터에 제어 신호를 제공할 수 있습니다. 생성된 아날로그 신호는 일반적으로 입력 아날로그 신호와 유사한 특정 전압 범위 내에 있으므로 연결된 장치와의 호환성을 보장합니다. 반면에 디지털 출력 채널은 릴레이, 솔레노이드 밸브 또는 디지털 디스플레이와 같은 구성 요소를 제어하기 위해 이진 신호를 보냅니다. 이러한 디지털 출력 신호에는 외부 장치를 효과적으로 구동하는 데 적합한 전압 및 논리 레벨이 있습니다.



특징:DS3800HRDA

• 보드 크기 및 폼 팩터: DS3800HRDA는 높이 8.25cm, 너비 4.18cm로 비교적 컴팩트한 폼팩터를 가지고 있습니다. 크기가 작아 공간이 제한된 산업용 제어 캐비닛이나 장비 랙에 설치하는 데 적합합니다. 물리적 레이아웃은 다양한 구성 요소의 배치를 최적화하여 효율적인 신호 흐름을 보장하고 서로 다른 전기 회로 간의 간섭을 최소화하도록 세심하게 설계되었습니다. 이 컴팩트한 디자인 덕분에 Mark IV 시스템의 다른 구성 요소와 깔끔하게 결합되어 전체 제어 인프라 내에서 원활한 통합이 가능해졌습니다.
• 부품 레이아웃 및 장착: 보드에는 다양한 전자 부품이 전략적으로 배치되어 있습니다. 여기에는 신호 처리 기능을 수행하기 위해 함께 작동하는 집적 회로, 저항기, 커패시터 및 기타 수동 및 능동 구성 요소가 포함됩니다. 구성 요소는 유형에 따라 적절한 납땜 기술이나 표면 실장 기술을 사용하여 인쇄 회로 기판에 안전하게 실장됩니다. 레이아웃은 기술자가 유지 관리, 문제 해결 또는 잠재적인 업그레이드를 위해 구성 요소에 쉽게 액세스하고 식별할 수 있도록 설계되었습니다.



환경 및 운영 고려 사항



산업 시스템에서의 역할



신호 처리 및 처리 세부사항



기능적 능력

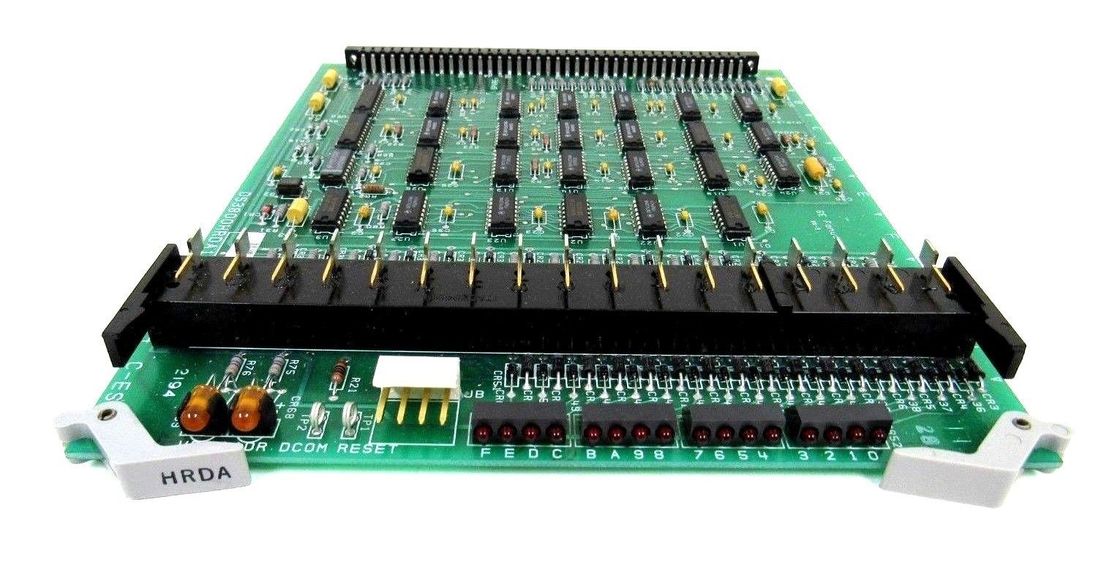

표시 등 및 표시: DS3800HRDA의 표면에는 전략적으로 표시등이 배치되어 있을 수 있습니다. 이러한 조명은 기술자와 운영자가 보드의 작동 상태를 신속하게 평가할 수 있는 시각적 신호 역할을 합니다. 예를 들어, 전원 켜짐 상태, 신호 활동, 오류나 비정상적인 상태의 존재를 나타내는 LED가 있을 수 있습니다. 또한 보드에는 다양한 구성 요소, 커넥터 및 기능 영역을 명확하게 식별하기 위한 레이블과 기호가 표시되어 있을 수 있습니다. 이를 통해 사용자는 레이아웃을 더 쉽게 이해하고 외부 장치 연결, 설정 구성, 문제 진단 등의 작업을 수행할 수 있습니다.

기술적인 매개변수:DS3800HRDA

디지털 신호 디코딩: 다중 형식 호환성: DS3800HRDA는 다양한 디지털 신호 형식의 디코딩에 능숙합니다. GE Mark IV 시스템 내에서 사용되는 독점 인코딩 체계와 일반적인 산업 표준 디지털 형식을 모두 처리할 수 있습니다. 이러한 다양성 덕분에 데이터 전송을 위해 다양한 인코딩 방법을 사용할 수 있는 다양한 센서, 컨트롤러 및 기타 장치와 인터페이스할 수 있습니다. 예를 들어 온도나 압력 측정을 전송하기 위한 고유한 인코딩이 있는 특수 GE 센서의 신호는 물론 디지털 스위치나 인코더와 같은 기성 구성 요소의 표준 디지털 신호도 디코딩할 수 있습니다. 오류 감지 및 수정: 보드에는 수신되는 디지털 신호의 오류를 감지하는 메커니즘이 통합되어 있습니다. 패리티 검사, CRC(순환 중복 검사) 또는 기타 오류 감지 알고리즘과 같은 기술을 통해 수신된 데이터가 전송 중에 손상되었는지 여부를 식별할 수 있습니다. 오류가 감지된 경우 특정 유형의 오류를 수정하거나 최소한 시스템의 추가 조치를 위해 오류를 표시하는 기능도 있을 수 있습니다. 이는 디코딩된 데이터의 정확성을 최대한 보장하며, 이는 산업용 애플리케이션의 안정적인 제어 및 모니터링에 매우 중요합니다. 신호 버퍼링: 증폭 및 신호 강도 유지: DS3800HRDA의 신호 버퍼링 기능은 디지털 신호의 강도를 증폭하고 유지하도록 설계되었습니다. 디지털 신호는 산업 제어 시스템 내의 케이블과 연결을 통해 이동할 때 케이블 길이, 전기 저항, 간섭과 같은 요인으로 인해 감쇠를 경험할 수 있습니다. 보드의 버퍼링 회로는 신호 전압 레벨을 높여 다운스트림 구성 요소의 적절한 처리를 위해 허용 가능한 범위 내에 유지되도록 합니다. 예를 들어 제어 장치에서 상대적으로 먼 거리에 있는 센서에서 약한 디지털 신호가 도착하는 경우 DS3800HRDA는 해당 신호의 강도를 강화하여 시스템의 다른 장치에서 해당 신호를 정확하게 인식하고 조치를 취할 수 있습니다. 소음 내성: 버퍼링은 신호의 잡음 내성을 향상시키는 데도 도움이 됩니다. 산업 환경은 모터, 발전기 및 기타 장비의 전자기 간섭으로 인해 전기적으로 잡음이 많은 경우가 많습니다. 보드의 버퍼링 회로는 이러한 외부 소음에 대한 보호막 역할을 하여 원치 않는 전기적 교란을 필터링하고 출력에서 ​​깨끗하고 안정적인 디지털 신호를 제공합니다. 이를 통해 연결된 구성 요소의 신호 오류 또는 잘못된 트리거 가능성이 줄어들어 시스템의 전반적인 신뢰성이 향상됩니다. 호환성 및 통합 기능   원활한 Mark IV 시스템 통합: 다른 구성 요소와의 상호 운용성: DS3800HRDA는 GE Mark IV 시리즈의 다른 구성 요소와 원활하게 작동하도록 특별히 설계되었습니다. 호환성 문제 없이 Mark IV 컨트롤러, 입력/출력 모듈 및 기타 관련 보드와 통신하고 데이터를 교환할 수 있습니다. 이를 통해 기능 업그레이드나 확장을 위해 기존 Mark IV 기반 제어 시스템에 쉽게 통합할 수 있습니다. 예를 들어, Mark IV 아키텍처를 기반으로 하는 가스 터빈 제어 시스템에 추가하면 전체 시스템 설정을 크게 수정하지 않고도 터빈 작동과 관련된 디지털 신호 처리를 향상시킬 수 있습니다. 프로토콜 지원: 이 보드는 Mark IV 시스템 내에서 사용되는 통신 프로토콜을 지원하여 데이터가 설정된 규칙에 따라 올바른 형식으로 전송 및 수신되도록 보장합니다. 여기에는 센서 데이터 수집, 제어 신호 전송 및 제어 시스템의 다양한 계층 수준 간 통신을 위한 프로토콜이 포함됩니다. 이러한 프로토콜을 준수함으로써 시스템의 모든 구성 요소 간의 원활한 정보 흐름과 조정된 작동을 촉진합니다. 업계 표준 호환성: 입출력 표준: DS3800HRDA는 디지털 입력 및 출력에 대한 업계 표준 전압 및 논리 레벨을 준수합니다. 일반적으로 전자 산업에서 널리 사용되는 TTL(Transistor-Transistor Logic) 또는 CMOS(Complementary Metal-Oxide-Semiconductor) 표준을 기반으로 하는 디지털 신호를 수용합니다. 이는 이러한 공통 표준을 준수하는 광범위한 외부 장치와 인터페이스할 수 있어 시스템 설계의 유연성을 허용하고 필요한 경우 타사 구성 요소를 통합할 수 있음을 의미합니다. 예를 들어, 대부분의 경우 추가 신호 변환이나 조정 없이 표준 디지털 디스플레이, 산업용 계전기 또는 기타 기성 제어 장치에 연결할 수 있습니다. 통신 인터페이스 호환성: Mark IV 시스템 내 통합 외에도 보드는 다른 일반적인 산업용 통신 인터페이스 또는 프로토콜과도 호환될 수 있습니다. 여기에는 원격 모니터링 및 제어를 위해 이더넷 기반 시스템과 인터페이스하는 기능이나 특정 구성에서 RS-232 또는 RS-485와 같은 직렬 통신 프로토콜을 지원하는 기능이 포함될 수 있습니다. 이러한 호환성으로 인해 응용 범위가 확대되고 더 크고 다양한 산업 제어 네트워크의 일부가 될 수 있습니다. 성능 및 운영 기능   높은 신호 처리 속도: DS3800HRDA는 상대적으로 빠른 속도로 디지털 신호를 처리하도록 설계되었습니다. 여러 신호의 디코딩과 버퍼링을 동시에 처리할 수 있으므로 시스템을 통한 데이터 전송 시 지연이 최소화됩니다. 이러한 고속 처리 기능은 발전 터빈이나 고속 제조 공정과 같이 실시간 모니터링과 제어가 필요한 산업 응용 분야에 필수적입니다. 예를 들어, 가스 터빈 제어 시스템에서는 온도 및 압력 변화와 관련된 센서 신호를 신속하게 디코딩하고 처리된 정보를 제어 알고리즘에 전송하여 즉각적인 조치를 취함으로써 신속한 조정을 통해 최적의 터빈 성능을 유지할 수 있습니다. 안정적인 작동: 견고한 디자인: 보드는 견고한 물리적 디자인을 가지고 있으며 고품질 전자 부품으로 제작되었습니다. 이러한 구성 요소는 온도 변화, 진동 및 전기적 스트레스를 비롯한 혹독한 산업 환경을 견딜 수 있도록 선택되고 테스트되었습니다. 안정적인 전기 연결과 장기적인 내구성을 보장하기 위해 납땜 및 조립 공정도 신중하게 수행됩니다. 이 견고한 설계는 구성 요소 오류의 위험을 최소화하고 빈번한 유지 관리 또는 교체의 필요성을 줄여줍니다. 중복성 및 내결함성(해당되는 경우): 높은 신뢰성이 중요한 일부 구성이나 애플리케이션에서는 DS3800HRDA에 중복성 또는 내결함성을 위한 기능이 통합될 수 있습니다. 여기에는 주요 신호 처리 기능을 위한 중복 회로가 있거나 장애 발생 시 백업 구성 요소로 자동 전환하는 기능이 포함될 수 있습니다. 예를 들어, 중단 없는 작동이 가장 중요한 원자력 발전소의 터빈 제어 시스템에서 이러한 이중화 기능은 구성 요소가 오작동하는 경우에도 보드가 계속 기능을 수행하도록 보장하는 데 도움이 될 수 있습니다. 진단 및 모니터링 기능   상태 모니터링을 위한 표시등: DS3800HRDA에 표시등이 있다는 것은 작동 상태를 빠르게 평가하는 데 유용한 기능입니다. 일반적으로 전원 켜짐 상태, 신호 활동, 오류나 경고의 존재, 디코딩이나 버퍼링 작업과 같은 특정 기능의 상태 등 다양한 측면을 나타낼 수 있는 LED가 있습니다. 예를 들어, 녹색 LED는 보드에 전원이 공급되고 제대로 작동하고 있음을 나타내는 반면, 빨간색 LED는 수신 신호에서 감지된 문제나 내부 회로 오작동과 같은 오류 상태를 나타낼 수 있습니다. 이러한 시각적 신호를 통해 기술자와 운영자는 복잡한 진단 도구에 즉시 의존하지 않고도 잠재적인 문제를 쉽게 식별하고 적절한 조치를 취할 수 있습니다. 테스트 포인트 및 진단 인터페이스(해당하는 경우): DS3800HRDA의 일부 버전에는 보드에 전략적으로 위치한 테스트 포인트 또는 진단 인터페이스가 있을 수 있습니다. 이를 통해 회로 내의 특정 전기 노드에 대한 액세스를 제공하므로 기술자는 멀티미터나 오실로스코프와 같은 테스트 장비를 사용하여 전압, 전류 또는 신호 파형을 측정할 수 있습니다. 이를 통해 특히 신호 처리, 디코딩 오류 또는 통신 문제와 관련된 문제를 진단하려고 할 때 자세한 문제 해결, 신호 무결성 확인 및 내부 회로 동작에 대한 더 나은 이해가 가능합니다. 환경 적응성 특징   넓은 온도 범위: 보드는 -30°C ~ 55°C의 온도 범위에서 작동하도록 설계되었습니다. 이러한 넓은 온도 허용 오차 덕분에 추운 기후의 추운 실외 발전 현장부터 근처 장비에서 발생하는 열에 노출될 수 있는 더운 제조 현장까지 다양한 산업 환경에서 안정적으로 작동할 수 있습니다. 이는 DS3800HRDA의 신호 처리 기능이 일관되게 유지되고 극심한 온도 변화로 인해 성능 문제나 구성 요소 오류가 발생하지 않도록 보장합니다. 전자기 호환성(EMC): DS3800HRDA는 전자파 적합성이 좋습니다. 이 제품은 근처에 있는 다른 전기 장비의 외부 전자기 간섭을 견디고 자체 전자기 방출을 최소화하여 시스템의 다른 구성 요소를 방해하지 않도록 설계되었습니다. 이는 신중한 회로 설계, 우수한 EMC 특성을 갖춘 구성 요소 사용 및 잠재적인 차폐 조치를 통해 달성됩니다. 이를 통해 보드는 모터, 발전기 및 기타 전기 장치가 있는 환경에서 흔히 발생하는 전기 잡음이 많은 산업 환경에서 신호 무결성과 안정적인 통신을 유지할 수 있습니다.



응용 프로그램:DS3800HRDA

• 전원공급장치
  • 입력 전압: DS3800HRDA는 일반적으로 특정 범위의 입력 전압으로 작동합니다. 일반적으로 특정 범위 내의 DC 전압이 필요하며, 이는 특정 모델 및 애플리케이션 요구 사항에 따라 약 5V DC ~ 15V DC일 수 있습니다. 이 전압 범위는 산업 제어 환경에서 일반적으로 발견되는 전원 공급 시스템과의 호환성을 보장하고 보드 내부 구성 요소에 안정적인 작동을 제공하기 위해 선택됩니다.
  • 전력 소비: 정상적인 작동 조건에서 DS3800HRDA의 전력 소비는 일반적으로 특정 범위 내에 속합니다. 신호 처리 활동 수준, 동시에 처리되는 신호 수, 수행하는 기능의 복잡성 등의 요인에 따라 평균 약 1~5와트를 소비할 수 있습니다. 전력 소비는 관리 가능한 한도 내에서 열 발생을 유지하면서 효율적인 작동을 보장하도록 최적화되었습니다.
• 입력 신호
  • 디지털 입력
    • 채널 수: 일반적으로 8~16개 채널 범위의 여러 디지털 입력 채널을 사용할 수 있습니다. 이러한 채널은 산업용 제어 시스템 내의 센서, 컨트롤러 또는 기타 통신 인터페이스와 같은 다양한 소스로부터 디지털 신호를 수신하도록 설계되었습니다.
    • 입력 로직 레벨: 디지털 입력 채널은 일반적으로 TTL(트랜지스터-트랜지스터 로직) 또는 CMOS(상보형 금속 산화물-반도체) 표준을 따르는 표준 로직 레벨을 수용하도록 구성됩니다. 디지털 하이 레벨은 2.4V~5V 범위에 있을 수 있고, 디지털 로우 레벨은 0V~0.8V 범위에 있을 수 있습니다. 이 보드는 이러한 표준 로직 레벨을 정확하게 감지하고 처리하여 들어오는 디지털 신호의 적절한 디코딩 및 버퍼링을 보장하도록 설계되었습니다.
    • 입력 신호 주파수: 디지털 입력 채널은 일반적으로 최대 수 MHz의 주파수를 갖는 신호를 처리할 수 있습니다. 이를 통해 상대적으로 고속 디지털 신호를 처리할 수 있어 터빈 제어 시스템이나 고속 제조 공정과 같이 빠른 응답 시간이 필요한 응용 분야에서 실시간 데이터 수집 및 처리가 가능합니다.
  • 아날로그 입력(해당되는 경우): DS3800HRDA의 일부 모델에는 일반적으로 0~4개 채널 범위의 제한된 수의 아날로그 입력 채널이 있을 수도 있습니다. 이는 아날로그 및 디지털 신호 처리가 모두 필요한 특정 센서로부터 아날로그 신호를 수신하는 데 사용됩니다. 아날로그 입력 채널은 설계에 따라 0~5V DC 또는 0~10V DC와 같은 특정 범위 내의 전압 신호를 처리할 수 있습니다. 또한 유량계나 레벨 센서와 같은 특정 유형의 센서와 인터페이스하기 위해 0~20mA 또는 4~20mA 범위의 전류 입력 신호를 지원할 수도 있습니다.
• 출력 신호
  • 디지털 출력
    • 채널 수: 일반적으로 8~16개 채널 범위의 여러 디지털 출력 채널도 있습니다. 이러한 채널은 릴레이, 솔레노이드 밸브, 디지털 디스플레이와 같은 구성 요소를 제어하거나 산업 설정에서 다른 디지털 컨트롤러와 통신하기 위해 이진 신호를 제공할 수 있습니다.
    • 출력 로직 레벨: 디지털 출력 채널은 외부 장치를 구동하기 위한 적절한 전압 범위의 디지털 하이 레벨과 표준 저전압 ​​범위 내의 디지털 로우 레벨을 포함하여 디지털 입력과 유사한 로직 레벨의 신호를 생성할 수 있습니다. 이는 작동을 위해 이러한 표준 로직 레벨을 사용하는 광범위한 외부 구성 요소와의 호환성을 보장합니다.
    • 출력 신호 구동 용량: 디지털 출력 채널에는 외부 부하를 구동하기 위해 공급할 수 있는 최대 전류 및 전압을 결정하는 특정 구동 용량이 있습니다. 이 드라이브 용량은 제어 시스템에 일반적으로 사용되는 액추에이터, 디스플레이 및 기타 디지털 장치와 같은 일반적인 산업 부하를 처리하기에 충분하도록 설계되었습니다. 예를 들어, 각 출력 채널은 설계에 따라 수 밀리암페어에서 수십 밀리암페어 범위의 전류를 소싱하거나 싱크할 수 있습니다.
  • 아날로그 출력(해당하는 경우): 일부 구성에서는 보드에 일반적으로 0~4개 채널 범위의 몇 가지 아날로그 출력 채널이 있을 수 있습니다. 이는 가변 속도 드라이브 또는 아날로그 제어 밸브와 같이 작동을 위해 아날로그 입력에 의존하는 액추에이터 또는 기타 장치에 대한 아날로그 제어 신호를 생성할 수 있습니다. 아날로그 출력 채널은 0~5V DC 또는 0~10V DC 등 입력과 유사한 특정 범위 내에서 전압 신호를 생성할 수 있으며, 안정적이고 정확한 신호 전달을 위해 산업용 제어 시스템의 일반적인 부하 요구 사항에 맞게 설계된 출력 임피던스를 갖습니다.

처리 및 메모리 사양



• 프로세서
  • 유형 및 클럭 속도: DS3800HRDA에는 특정 아키텍처와 클럭 속도를 갖춘 마이크로프로세서가 통합되어 있습니다. 클럭 속도는 모델에 따라 일반적으로 수십 ~ 수백 MHz 범위입니다. 예를 들어, 마이크로프로세서가 명령을 실행하고 들어오는 신호를 처리하는 속도를 결정하는 20MHz ~ 80MHz의 클록 속도를 가질 수 있습니다. 클럭 속도가 높을수록 여러 입력 신호를 동시에 처리할 때 더 빠른 데이터 분석 및 의사 결정이 가능합니다.
  • 처리 능력: 마이크로프로세서는 다양한 산술, 논리, 제어 연산을 수행할 수 있습니다. 디지털 신호에 대한 디코딩 및 버퍼링 알고리즘을 실행하고, 입력 채널과 출력 채널 간의 데이터 흐름을 관리하고, 필요한 오류 감지 및 수정을 수행할 수 있습니다. 또한 시스템의 다른 구성 요소와 인터페이스하고 펌웨어에 프로그래밍된 추가 기능을 실행할 수도 있습니다.
• 메모리
  • 온보드 메모리 유형: 보드에는 다양한 유형의 온보드 메모리가 포함되어 있습니다. 일반적으로 EPROM(Erasable Programmable Read-Only Memory) 또는 EEPROM(Electrically Erasable Programmable Read-Only Memory) 칩이 포함됩니다. 일반적으로 EPROM 또는 EEPROM 위치가 여러 개 있으며 일부 DS3800HRDA 버전에서는 약 28가지 조합이 가능합니다. 이러한 메모리 칩은 보드가 시간이 지나도 기능을 작동하고 유지하는 데 필요한 펌웨어, 구성 매개변수 및 기타 중요한 데이터를 저장하는 데 사용됩니다. EPROM 또는 EEPROM을 업데이트하고 재프로그래밍하는 기능을 통해 보드 동작을 맞춤화하고 다양한 산업 프로세스 및 변화하는 요구 사항에 적응할 수 있습니다.
  • 랜덤 액세스 메모리(RAM): 작동 중 임시 데이터 저장을 위해 일정량의 온보드 RAM도 있습니다. RAM 용량은 설계에 따라 몇 킬로바이트에서 수십 킬로바이트까지 다양합니다. 마이크로프로세서가 정보를 처리하고 작업을 실행하면서 센서 판독값, 중간 계산 결과, 통신 버퍼 등의 데이터를 저장하고 조작하는 데 사용됩니다.

통신 인터페이스 매개변수



• Mark IV 시스템 내 내부 통신
  • 버스 속도 및 프로토콜: DS3800HRDA는 특정 내부 버스 속도 및 프로토콜을 사용하여 GE Mark IV 시스템의 다른 구성 요소와 통신합니다. 버스 속도는 애플리케이션과 시스템의 특정 요구 사항에 따라 달라질 수 있지만 일반적으로 초당 수 Mbps 범위입니다. 사용되는 프로토콜은 Mark IV 시스템의 독점 기술이며 다양한 보드와 모듈 간의 효율적이고 안정적인 데이터 교환을 보장하도록 설계되었습니다. 이러한 프로토콜은 원활한 통합과 조정된 작업을 가능하게 하기 위해 시스템 내에서 데이터의 형식화, 주소 지정 및 전송 방법을 제어합니다.
  • 커넥터 유형 및 핀아웃: 특정 커넥터를 사용하여 다른 Mark IV 구성 요소와 인터페이스합니다. 커넥터 유형과 핀아웃은 Mark IV 시리즈 내에서 표준화되어 적절한 전기 연결과 신호 전송을 보장합니다. 예를 들어, 전원 공급 장치, 디지털 입력 및 출력 신호, 통신 회선 전용의 특정 핀이 있는 다중 핀 커넥터가 있을 수 있습니다.
• 외부 커뮤니케이션(해당되는 경우)
  • 이더넷 인터페이스: 일부 구성에서는 DS3800HRDA에 외부 통신을 위한 이더넷 인터페이스가 있을 수 있습니다. 이더넷 인터페이스는 일반적으로 10/100Mbps와 같은 업계 표준 이더넷 속도를 지원합니다. IEEE 802.3과 같은 이더넷 프로토콜을 준수하므로 LAN(근거리 통신망)과의 원활한 통합이 가능하고 컴퓨터, 서버 및 기타 산업용 컨트롤러를 포함하여 네트워크에 연결된 다른 장치와의 통신이 가능합니다. 이 인터페이스는 네트워크를 통한 원격 모니터링, 제어 및 데이터 교환을 용이하게 하여 중앙 위치에서 산업 시스템의 작동을 관리하고 감독할 수 있게 해줍니다.
  • 직렬 통신 인터페이스: 보드는 RS-232 또는 RS-485와 같은 직렬 통신 인터페이스를 지원할 수도 있습니다. RS-232 인터페이스는 구성에 따라 일반적으로 초당 9600비트(bps)부터 115200bps와 같은 더 높은 값 범위의 전송 속도를 지원할 수 있습니다. RS-485 인터페이스는 멀티드롭 통신과 더 높은 전송 속도도 지원하므로 직렬 버스 구성에서 여러 장치와 통신할 수 있습니다. 이러한 직렬 인터페이스는 레거시 장비, 외부 센서 또는 이러한 일반적인 직렬 통신 프로토콜을 사용하는 기타 장치와 연결하는 데 사용할 수 있습니다.

환경 사양



• 작동 온도: DS3800HRDA는 특정 온도 범위(일반적으로 -30°C ~ 55°C) 내에서 작동하도록 설계되었습니다. 이러한 온도 내성을 통해 차가운 ​​실외 위치부터 근처 장비에서 발생하는 열에 노출될 수 있는 뜨거운 제조 영역에 이르기까지 다양한 산업 환경에서 안정적으로 작동할 수 있습니다.
• 습기: 상대습도 범위가 약 5% ~ 95%(비응축)인 환경에서 작동할 수 있습니다. 이러한 습도 허용 오차는 공기 중의 습기로 인해 전기 단락이 발생하거나 내부 구성 요소가 손상되지 않도록 하여 산업 공정이나 환경 조건으로 인해 습기 수준이 다양한 지역에서 작동할 수 있게 해줍니다.
• 전자기 호환성(EMC): 보드는 관련 EMC 표준을 충족하여 다른 산업 장비의 전자기 간섭이 있는 경우에도 적절한 기능을 보장하고 주변 장치에 영향을 미칠 수 있는 자체 전자기 방출을 최소화합니다. 이는 산업 환경에서 일반적으로 발견되는 모터, 변압기 및 기타 전기 부품에서 생성되는 전자기장을 견디고 신호 무결성과 통신 신뢰성을 유지하도록 설계되었습니다.

물리적 치수 및 장착



• 보드 크기: DS3800HRDA의 물리적 크기는 높이가 약 8.25cm, 너비가 4.18cm로 비교적 컴팩트합니다. 두께는 특정 디자인과 보드에 장착된 구성 요소에 따라 몇 밀리미터에서 몇 센티미터 범위일 수 있습니다. 이러한 치수는 표준 산업용 제어 캐비닛 또는 장비 랙에 맞게 선택되므로 쉽게 설치하고 다른 구성 요소와 통합할 수 있습니다.
• 장착 방법: 지정된 하우징이나 인클로저 내에 안전하게 장착되도록 설계되었습니다. 일반적으로 캐비닛의 장착 레일이나 브래킷에 부착할 수 있도록 가장자리를 따라 장착 구멍이나 슬롯이 있습니다. 장착 메커니즘은 산업 환경에서 흔히 발생하는 진동과 기계적 응력을 견디도록 설계되어 작동 중에 보드가 제자리에 단단히 고정되고 안정적인 전기 연결이 유지되도록 합니다.



사용자 정의:DS3800HRDA

• 펌웨어 사용자 정의:
  • 제어 알고리즘 사용자 정의: 애플리케이션의 고유한 특성과 통합된 특정 산업 프로세스에 따라 DS3800HRDA의 펌웨어를 맞춤화하여 특수 제어 알고리즘을 구현할 수 있습니다. 예를 들어, 다중 센서 입력을 기반으로 연료 분사를 정밀하게 제어하는 ​​것이 중요한 가스 터빈 제어 시스템에서는 연료 흐름 센서, 온도 센서 및 압력 센서와 관련된 신호의 디코딩 및 처리를 최적화하기 위해 맞춤형 알고리즘을 개발할 수 있습니다. 여기에는 이러한 매개변수의 실시간 변화를 고려하고 연료 분사율을 보다 정확하고 효율적인 방식으로 조정하는 알고리즘을 만드는 것이 포함될 수 있습니다.



• 오류 처리 및 복구 사용자 정의: 맞춤형 방식으로 오류를 처리하도록 펌웨어를 구성할 수 있습니다. 다양한 애플리케이션에는 뚜렷한 오류 모드가 있거나 신호 오류에 대한 특정 응답이 필요할 수 있습니다. 지속적인 작동이 중요한 발전 애플리케이션에서는 보다 강력한 오류 복구 메커니즘을 갖도록 펌웨어를 프로그래밍할 수 있습니다. 예를 들어, 증기 터빈 작동 중에 중요한 센서 신호에서 오류가 감지되면 백업 센서로 전환하거나 과거 데이터 및 기타 사용 가능한 신호를 기반으로 한 추정 값을 사용하여 터빈을 종료하지 않고 계속 작동하도록 펌웨어를 설계할 수 있습니다. 즉시 다운됩니다.



• 통신 프로토콜 사용자 정의: 다양한 통신 프로토콜을 사용할 수 있는 기존 산업 제어 시스템과 통합하기 위해 DS3800HRDA의 펌웨어를 업데이트하여 추가 또는 특수 프로토콜을 지원할 수 있습니다. 모니터링 및 제어 기능 중 일부를 이전 직렬 통신 프로토콜에 의존하는 레거시 시스템이 있는 공장에서는 해당 시스템과 원활한 데이터 교환이 가능하도록 펌웨어를 수정할 수 있습니다.



• 데이터 처리 및 분석 사용자 정의: 애플리케이션과 관련된 특정 데이터 처리 및 분석 작업을 수행하도록 펌웨어를 사용자 정의할 수 있습니다. DS3800HRDA가 화학 반응을 모니터링하는 센서의 디지털 신호를 처리하는 화학 제조 공정에서 시간 경과에 따른 온도, 압력 및 농도 데이터 추세를 분석하도록 펌웨어를 프로그래밍할 수 있습니다. 반응 속도를 계산하고, 잠재적인 공정 편차를 예측하고, 제어 신호를 사전에 조정하여 최적의 반응 조건을 유지할 수 있습니다.



하드웨어 맞춤화



• 입출력(I/O) 구성 사용자 정의:
  • 아날로그 입력 적응: 특정 애플리케이션에 사용되는 센서 유형에 따라 DS3800HRDA의 아날로그 입력 채널을 맞춤 설정할 수 있습니다. 비표준 전압 출력 범위의 특수 온도 센서를 사용하여 터빈 블레이드와 같은 중요한 구성 요소의 온도를 모니터링하는 발전소에서는 맞춤형 저항기, 증폭기 또는 전압 분배기와 같은 추가 신호 조정 회로를 보드에 추가할 수 있습니다. 이러한 조정을 통해 보드에서 고유한 센서 신호를 적절하게 수집하고 처리할 수 있습니다.



• 디지털 입력/출력 사용자 정의: 디지털 입력 및 출력 채널은 시스템의 특정 디지털 장치와 인터페이스하도록 맞춤화될 수 있습니다. 고유한 전압 레벨 또는 논리 요구 사항이 있는 디지털 센서를 사용하는 맞춤형 안전 인터록 시스템을 갖춘 제조 공장에서는 추가 레벨 시프터 또는 버퍼 회로를 통합할 수 있습니다. 이는 DS3800HRDA와 이러한 구성 요소 간의 적절한 통신을 보장합니다.



• 전원 입력 사용자 정의: 비표준 전원 공급 장치 구성을 사용하는 산업 환경에서는 DS3800HRDA의 전원 입력을 조정할 수 있습니다. 예를 들어 복잡한 전기 인프라로 인해 전원 공급 장치가 상당한 전압 변동과 고조파 왜곡을 겪는 해양 석유 플랫폼에서는 DC-DC 변환기 또는 고급 전압 조정기와 같은 맞춤형 전력 조절 모듈을 보드에 추가할 수 있습니다. 이를 통해 보드는 안정적이고 적절한 전력을 공급받아 전력 서지로부터 보드를 보호하고 안정적인 작동을 유지합니다.



• 추가 모듈 및 확장:
  • 향상된 모니터링 모듈: DS3800HRDA의 진단 및 모니터링 기능을 향상시키기 위해 추가 센서 모듈을 추가할 수 있습니다. 보다 상세한 블레이드 상태 모니터링이 필요한 가스 터빈 응용 분야에서는 터빈 블레이드 팁과 케이싱 사이의 거리를 측정하는 블레이드 팁 간격 센서와 같은 추가 센서를 통합할 수 있습니다. 그런 다음 이러한 센서의 데이터는 DS3800HRDA에서 처리할 수 있으며(필요한 경우 적절한 신호 조정 후) 보다 포괄적인 상태 모니터링 및 잠재적인 블레이드 관련 문제에 대한 조기 경고에 사용될 수 있습니다.



• 통신 확장 모듈: 산업용 시스템에 DS3800HRDA가 인터페이스해야 하는 레거시 또는 특수 통신 인프라가 있는 경우 맞춤형 통신 확장 모듈을 추가할 수 있습니다. 일부 레거시 장비에 독점 통신 프로토콜을 사용하는 구형 SCADA(감시 제어 및 데이터 수집) 시스템을 갖춘 발전소에서는 DS3800HRDA가 해당 장비와 통신할 수 있도록 맞춤형 모듈을 개발할 수 있습니다.



환경 요구 사항에 따른 맞춤화



• 인클로저 및 보호 맞춤화:
  • 가혹한 환경 적응: 높은 수준의 먼지, 습도, 극한의 온도 또는 화학물질 노출 등 특히 열악한 산업 환경에서 DS3800HRDA의 물리적 인클로저를 맞춤 설정할 수 있습니다. 먼지 폭풍이 자주 발생하는 사막 기반 발전소에서는 공기 필터 및 개스킷과 같은 향상된 방진 기능으로 인클로저를 설계하여 보드의 내부 구성 요소를 깨끗하게 유지할 수 있습니다. 먼지 입자의 마모 효과로부터 보드를 보호하기 위해 특수 코팅을 적용할 수 있습니다.



• 열 관리 맞춤화: 산업 환경의 주변 온도 조건에 따라 맞춤형 열 관리 솔루션을 통합할 수 있습니다. 제어 보드가 장기간 고온에 노출될 수 있는 더운 기후에 위치한 시설에서는 추가 방열판, 냉각 팬 또는 액체 냉각 시스템(해당되는 경우)을 인클로저에 통합하여 장치를 내부 상태로 유지할 수 있습니다. 최적의 작동 온도 범위.



특정 산업 표준 및 규정에 대한 맞춤화



• 규정 준수 사용자 정의:
  • 원자력 발전소 요구 사항: 안전 및 규제 기준이 매우 엄격한 원자력 발전소에서 DS3800HRDA는 이러한 특정 요구 사항을 충족하도록 맞춤 설정할 수 있습니다. 여기에는 방사선 경화된 자재 및 구성 요소 사용, 특수 테스트 및 인증 프로세스를 거쳐 원자력 조건에서 신뢰성을 보장하고 업계의 높은 안전 요구 사항을 준수하기 위한 중복 또는 오류 방지 기능 구현이 포함될 수 있습니다.



• 항공우주 및 항공 표준: 항공우주 응용 분야에는 항공기 작동의 중요한 특성으로 인해 진동 내성, 전자기 호환성(EMC) 및 신뢰성에 관한 특정 규정이 있습니다. DS3800HRDA는 이러한 요구 사항을 충족하도록 사용자 정의할 수 있습니다. 예를 들어, 비행 중 안정적인 작동을 보장하려면 진동 차단 기능을 강화하고 전자기 간섭에 대한 보호 기능을 강화하도록 수정해야 할 수도 있습니다.
