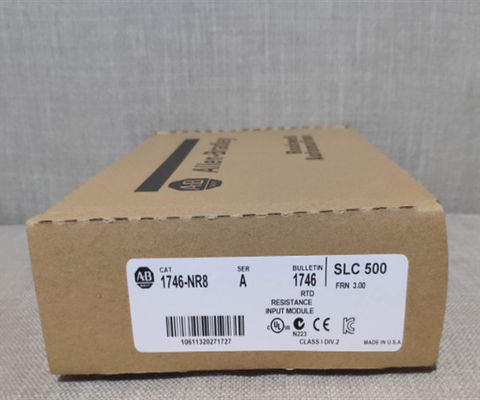

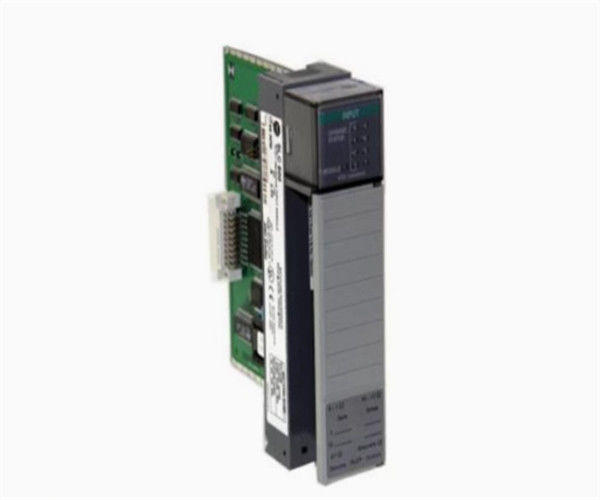

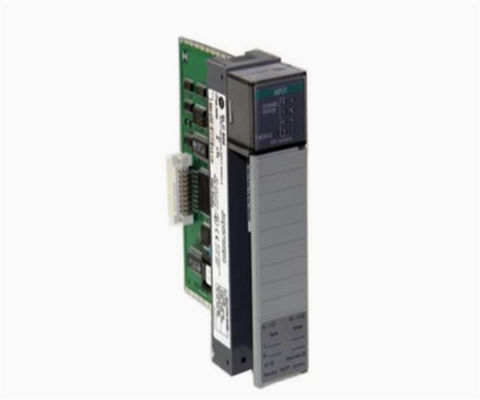

1746-NR8 앨런 브래들리 RTD/ 저항 아날로그 입력 모듈

1746-NR8의 설명

1746-NR8는 저항 온도 감지기 (RTD) / 저항 모듈입니다. 이 모듈은 플래티넘 (385) 100, 200, 500 및 1000; 플래티넘 (3816) 100와 같은 RTD 센서로부터 저항 신호를 받아들이고 있습니다.,200, 500 및 1000; 구리 (426) 10, 니켈 (618) 120, 니켈 (672) 120, 니켈 철 (518) 604 및 직접 저항 값 0 ~ 150 오hm, 0 ~ 500 오hm, 0 ~ 1000 오hm 및 0 ~ 300 오hm.

이 모듈은 SLC 500 시스템에만 사용된다. 고정형 및 모듈형 하드웨어 스타일과 같은 SLC 500의 두 (2) 가지 변형과 함께 특별히 사용될 수 있다.그것은 사용 된 모든 차체의 단일 슬롯을 차지하고 대신 외부 전원 공급을 필요로하지 않습니다, 이 모듈은 시스템 전원 공급 장치에서 생성되는 뒷면 전력으로 공급됩니다.

이 모듈은 주로 온도 애플리케이션에 사용됩니다. 특히 온도 측정에 RTD 센서가 사용됩니다.이 모듈의 저항 능력은 이동 또는 움직임 또는 기계 장치의 측정에 적용됩니다.일반적으로, 그것은 이동의 길이를 측정하는 데 사용됩니다. 저항 판독의 감소와 증가로 반영 된 움직임.

이 모듈은 2 와이어, 3 와이어 및 4 와이어 RTD 센서를 지원합니다. 2 와이어 RTD를 위해 권장되는 와이어는 Belden 9501 보호 케이블 또는 동등합니다. 3 와이어 또는 4 와이어 RTD를 위해,Belden 9533 또는 Belden 83503 케이블을 사용2 와이어 RTD를 위해, 측정의 정확성을 줄이기 때문에 긴 케이블 실행을 피하십시오.효과 또는 긴 케이블은 AWG # 24 대신 AWG # 16 케이블과 같은 낮은 가이즈 케이블을 사용하여 최소화 될 수 있습니다.. 기본적으로, 발당 낮은 저항을 가진 케이블을 사용 합니다. 제거 가능한 터미널 블록 (RTB) 의 터미널은 단일 전선 연결만을 목적으로 합니다.

채널 상태는 LED 표시기를 통해 모니터링 할 수 있으며 모듈 동작은 LED 상태 표시기를 통해 모니터링 할 수 있습니다.이 모듈은 낮은 통과 디지털 필터와 프로그래밍 가능한 입력 필터가 있습니다이 모듈의 디지털 변환은 시그마-델타 변조입니다.자동 정정 과정은 모듈이 가동될 때마다 발생하고 또한 5분마다 특정 주기로 프로그래밍될 수 있습니다.. 1746-NR8 모듈에 존재하는 RTD 유형은 구리, 플래티넘, 니켈-철 및 니켈입니다. 이 모듈과 호환되는 단말 블록은 앨런-브래들리 1746-RT-35 단말 블록입니다.1746-NR8 모듈의 뒷면 전력 소모량은 최대 1.82 W, 전력 소비는 5 볼트 DC에서 0.5 W, 24 볼트 DC에서 1.32 W입니다. 1746-NR8 즈의 뒷판 전류 소비량은 5 볼트 DC에서 100 mA, 24 볼트 DC에서 55 mA입니다.최대 일반적인 모드 전압은 +/- 1 볼트입니다., 최대 영구적 인 과부하는 전류와 +/- 5 볼트 DC에 대해 +/- 5 mA입니다.1746-NR8 모듈의 격리 전압은 채널 사이에 5 볼트 DC와 500 볼트 AC에서 입력과 뒷면 사이 1 분 동안 연속적입니다., 또한 입력과 차시 바닥 사이에. 그것의 작동 온도 범위는 32에서 140도 파렌헤이트, 그것의 저장 온도 범위는 -40에서 185도 파렌헤이트,그리고 그 비 응고 상대 습도는 5~95%입니다..

앨런 브래들리 1746-NR8은 SLC 500 RTD / 저항 아날로그 입력 모듈입니다. 이 RTD / 저항 아날로그 입력 모듈은 플래티넘 (385),플래티넘 (3916), 구리 (416), 니켈 (618), 니켈 (672), 그리고 니켈 철. 그것은 또한 저항 장치의 직접 입력에 호환된다. 이 모듈은 고정 스타일과 모듈 스타일 SLC 500에 호환된다.
