IC695ALG616 GE 아날로그 입력 모듈 GE Fanuc RX3i 시리즈 산업용

IC695ALG616의 제품 설명

IC695ALG616은 에머슨 오토메이션, 이전 GE 지능형 플랫폼 (GE IP) 에 의해 제조되는 아날로그 입력 모듈이다.이 모듈의 특징은 16 (16) 개의 아날로그 입력 채널을 제공 할 수 있습니다. 단일 끝 입력으로 구성된 경우 또는 8 (8) 개의 아날로그 입력 장치그것은 24 비트의 출력 변환 해상도와 함께 아날로그 디지털 변환기 (ADC) 내장되어 있습니다.IC695ALG616 입력 채널은 아날로그 전류 및 전압 신호와 유선이 호환됩니다이 모듈의 전류 신호는 0 ~ 20mA, 4 ~ 20mA, ± 20mA 전류 신호 및 ± 10V, 0 ~ 10V, ± 5V, 0 ~ 5V, 1 ~ 5V 전압 신호를 포함한다.변환된 아날로그 데이터는 32비트 레지스터를 사용하여 부동 소수점 32비트 IEEE 데이터 또는 16비트 정수로 저장됩니다.이 모듈의 각 채널은 프로세스에 유용하게 쓰일 수 있도록 안정화 및 변동을 최소화하기 위해 구성 가능한 채널 필터를 가지고 있습니다. 구성 가능한 입력 필터는 8Hz, 12Hz, 16Hz, 40Hz,200Hz와 500Hz. 이 모듈의 매개 변수는 Proficy Machine Edition (PME) 프로그래밍 소프트웨어를 사용하여 구성됩니다. 이 모듈의 동작을 지시하기 위해 점퍼와 DIP 스위치가 필요하지 않습니다. 또한,이 모듈은 모든 시작시 자동 정정 작업을 수행할 수 있습니다.임베디드 모듈 보호는 오픈 회로 검출, 과압 및 과류 보호 포함됩니다.각 채널은 알람 설정으로 개별적으로 구성될 수 있습니다.특히, 아주 낮고, 낮고, 높고, 아주 높고,변화의 긍정적 및 부정적 비율은 또한 모듈 오류는 또한 호스트 CPU에 보고될 수 있는 구성될 수 있는 동안 이 모듈의 알람 기능에 포함될 수 있습니다.

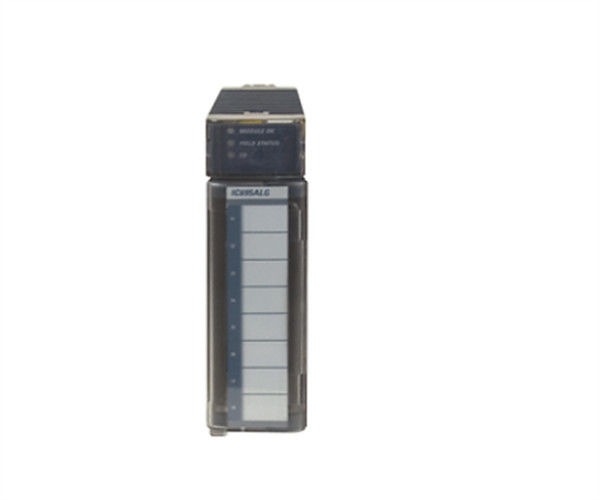

GE Fanuc RX3i PacSystems IC695ALG616 비 격리된 디퍼셜 아날로그 입력 모듈은 -20 ~ 20 밀리암프, 4 ~ 20 밀리암프 또는 0 ~ 20 밀리암프 사이의 전류 범위를 가지고 있습니다.전압 범위 5 볼트 DC, 0 ~ 5 볼트 DC, 1 ~ 5 볼트 DC, 0 ~ 10 볼트 DC, 또는 -10 ~ 10 볼트 DC. 모듈은 단위의 작동 상태를 표시하는 모듈 OK LED가 있습니다.필드 상태 LED는 적어도 단말 블록 또는 채널 오류 중 하나에 오류가 있는지 표시합니다., 터미널 블록 또는 TB LED는 시스템의 터미널 블록이 존재하는지 없는지 표시합니다.IC695ALG616 비 격리 된 디퍼셜 아날로그 입력 모듈의 모든 LED는 뒷판 전력 버스에서 전원을 공급합니다.GE Fanuc IC695ALG616 아날로그 입력 모듈은 변화 속도 알람, 탑재 오류 확인, 채널 오류 알람, 오류 보고, 자동 정정, 플래시 메모리 슬롯과 같은 기능을 갖추고 있습니다.각 채널에 대한 구성 가능한 오프셋 및 확장, 그리고 종단 블록이 삽입되거나 제거되었는지 탐지합니다.GE Fanuc IC695ALG616 아날로그 입력 모듈은 저장 온도 범위 -40에서 185도 파렌헤이트와 작동 온도 범위 32에서 140도 파렌헤이트이 모듈은 5 퍼센트에서 95 퍼센트까지의 비 응축 및 상대 습도 수준이 필요합니다. 진동 등급은 10에서 57 헤르츠, 0.0524 밀리미터 (0.006 inches) displacement peak as per the JISC0911 and IEC60068-2-6 international standards and a vibration resistance rating of 15 G at 11 milliseconds as per the JISC0912 and IEC60068-2-27 international standards.

IC695ALG616는 PACSystem RX3i 프로그래밍 가능한 자동화 컨트롤러 (PAC) 비 격리 아날로그 입력 모듈으로, 이전에는 GE 지능형 플랫폼 (GE IP) 이 제조했으며 현재는 Emerson Automation에 속한다.이 모듈은 0 ~ 20mA에 호환되는 16 (16) 개의 단일 끝 입력 또는 8 (8) 개의 차차 입력 채널을 가지고 있습니다., 4 ~ 20mA, ± 20mA 전류 신호 및 ± 10V, 0 ~ 10V, ± 5V, 0 ~ 5V, 1 ~ 5V 전압 신호. 이 모듈은 RX3i 보편적 백플레인에 설치되며 24 비트 ADC 변환 해상도를 가지고 있습니다.
