앨런 브래들리 1747-L552 로크웰 자동화 SLC 5/05 프로세서

1747-L552의 설명

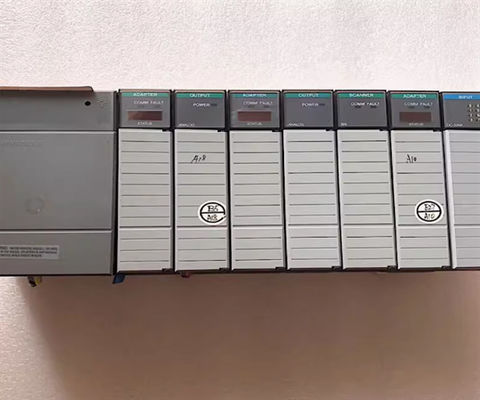

1747-L552는 SLC 500 프로세서이며, SLC 5/05의 하위 범주에 속한다. 이 프로세서는 SLC 500 차체의 뒷면으로 직접 연결되는 단일 슬롯 프로세서이다.이 프로세서는 네트워크 애플리케이션 및 동시 데이터 교환을 위한 피어 투 피어 통신 및 이더넷 통신을 위한 RS232 포트와 통합되어 있습니다..

이 프로세서는 기계 수준 영역을 기업 수준으로 통합하는 데 초점을 맞추고 중견에서 대규모 애플리케이션에서 사용하기에 이상적입니다.이 프로세서는 또한 산업 사물 인터넷 (IIoT) 요구 사항에 대한 실용적인 통합 기능을 제공합니다..

SLC 500 플랫폼의 다른 프로세서와 달리, 이러한 프로세서의 내장 통신 기능은 DH485, 데이터 하이웨이 플러스 (DH+), 원격 I/O 및 디바이스넷을 포함한다.이 통신 프로토콜은 독점적이며 수직 통합을 가능하게 하기 위해 특수 모듈이나 3자 컨버터 및 게이트웨이를 필요로 합니다.임베디드 이더넷으로, 이 프로세서는 수직 통합을 위해 준비되어 있습니다.

The RS232 communication port is a classic communication port ideal for Human Machine Interface (HMI) communication that is typically installed on the same panel where the Programmable Logic Controller (PLC) processor is installed as RS232 has a limited distance coverage.

1747-L552의 큰 메모리 용량은 4096 입출력 IO 용량을 갖추고 있으며 프로세서가 여러 개의 작은 프로세스 또는 하나의 큰 프로세스를 제어 할 수 있습니다.시스템 비판성은 동일한 프로세서와 어떤 프로세스를 포함시킬 수 있는지 적절히 계획하기 위해 고려되어야합니다.또한 I/O 모듈의 전략적 설치를 허용하기 위해 원격 I/O 토폴로지의 구현을 지원합니다. 이 모듈은 최대 32K 단어의 사용자 메모리를 가지고 있습니다.데이터나 프로그램에 28K 단어와 사용자 데이터에 4K 단어. 프로세서는 또한 입력 및 출력 모두에 대해 각각 4096에서 절대 최대 I / O 수를 가지고 있습니다. 또한 최대 로컬 아날로그가 480 포인트입니다.이 프로세서는 최대 107 프로그래밍 명령어를 지원하고 최대 30 슬롯으로 최대 3 (3) 체스 설치를 허용합니다.이 프로세서의 최대 입력 전류는 5 볼트 DC에서 1A와 24 볼트 DC에서 0A입니다. 그것은 0.9 밀리 초 / K의 전형적인 프로그램 스캔 시간, 0.225 밀리 초의 I / O 스캔 시간,그리고 XIC 비트 실행은 0.37μs. 전원 공급량 부하에 따라 이 프로세서는 전력 손실 후 20 밀리 초에서 3 초의 프로그램 스캔 대기 시간을 가지고 있습니다. 0.015 인치의 작동 진동이 있습니다.피크에서 피크로 이동하는 5~57 헤르츠이 프로세서는 또한 30G의 작동 충격과 5 ~ 95%의 비 응축 상대 습도를 가지고 있습니다.이 프로세서의 작동 온도 범위는 0에서 60도이며 저장 온도 범위는 -40에서 85도입니다..

모듈을 추가하거나 제거 할 때 전원을 끄어야 합니다. 이 프로세서에는 상태 LED가 사용 가능하며, 이러한 LED는 현재 상태를 모니터링 할 수 있습니다.1747-L552 프로세서는 개방형 칸막이를 가지고 있으며 차체를 통해 장착됩니다.전체 프로세서는 145 x 35 x 142 밀리미터입니다. 이 프로세서의 이더넷 연결은 BOOTP가 활성화되어 있으며 최대 48개의 입출 접속을 지원합니다.출력 연결은 목적지 노드당 한 연결만 설정할 수 있습니다.여러 MSG 명령어는 동일한 목적지 노드를 사용하는 경우 동일한 연결을 공유합니다. 이 프로세서는 RS-232 포트와 플래시 백업 메모리를 가지고 있습니다.사용자들이 교체할 수 있는 리?? 배터리가 있는데 평균 2년 정도 사용이 가능합니다.. 1747-L552 프로세서는 콘덴시터를 가지고 있으며 이는 배터리 자체를 분리 할 때 배터리 백업을 사용하여 프로세서가 적어도 30 분 동안 작동 할 수 있습니다.배터리는 RAM에서 데이터를 잃는 것을 피하기 위해 30 분 이내에 프로세서에 연결해야합니다.

1747-L552는 앨런-브래들리의 SLC 500 모듈 하드웨어에 대한 컨트롤러 모듈입니다. 32 KB의 메모리로 제공됩니다.9핀 RS-232 포트 및 이더넷 통신 포트와 같은 내장 통신 인터페이스그것은 4096 분별 I / O 용량과 4096 입력 및 4096 출력 포인트의 원격 I / O 용량을 가지고 있습니다.
