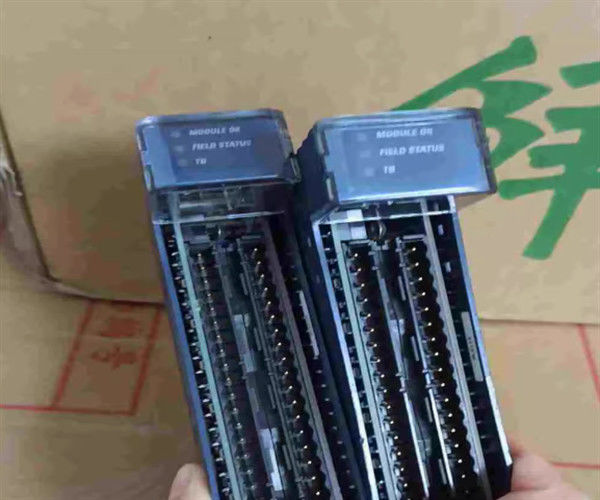

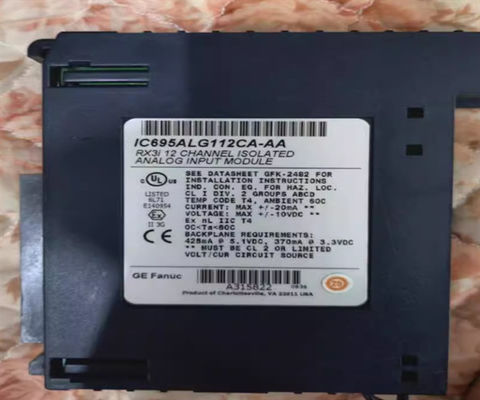

재제조된 GE-Emerson IC695ALG112 PACSystems RX3i 격리된 아날로그 입력 모듈

IC695ALG112의 제품 설명

IC695ALG112는 PACSystem RX3i 프로그래밍 가능한 자동화 컨트롤러 (PAC) 모듈로, 8개의 (8) 단일 끝 입력 채널을 갖춘 아날로그 입력 모듈로 기능합니다.각종 전압 및 전류 신호를 수신할 수 있도록 구성할 수 있는 0~10 VDC (일극)-10 ~ +10 VDC (두극성), +/- 5VDC, 0 ~ 5VDC, 1 ~ 5VDC 및 0 ~ 20 mA, 그리고 4 ~ 20 mA.그것은 16 비트 해상도의 부동 소수점 또는 정수 형식으로 데이터를 변환하는 아날로그 디지털 변환기 (ADC) 를 내장하고 있습니다.이 모듈은 일반적으로 확장 및 조작과 같은 추가 처리를 위해 언급 된 신호를 생성하는 인터페이스 도구에 사용됩니다.인간 기계 인터페이스 (HMI) 에서 올바른 판독을 제공할 수 있도록, 감독 통제 및 데이터 획득 (SCADA),분산 제어 시스템 (DCS) 및 자동 제어 구현을 위해 비율 + 통합 + 파생 (PID) 컨트롤러와 같은 제어 알고리즘에 의해 사용됩니다..

IC695ALG112는 열 감소가 없으며 8Hz, 12Hz, 16Hz, 40Hz, 250Hz 및 1000 Hz와 같은 소프트웨어 구성 필터 옵션을 제공합니다.이 필터 옵션은 더 안정적인 판독을 제공 하 고 변동을 제거 하는 데 도움이 사용 됩니다조건화된 데이터는 IEEE 32-비트 또는 16-비트 전수에서 32비트 필드에 특별히 저장될 수 있다. 단계 변경을 위해 모듈의 아날로그 입력값은 최종 값의 0.1%로 1.7ms 내에 설정된다.이 단계 변경 반응은 모듈의 구성 입력 필터에 의해 영향을 받습니다특히, 8 Hz 필터에 127 ms, 12 Hz 필터에 67 ms, 16 Hz 필터에 56 ms, 40 Hz 필터에 21 ms, 250 Hz 필터에 3.1 ms 및 1000 Hz 필터에 0 ms.

IC695ALG112 입력 모듈은 8, 12, 16, 40, 100, 또는 250 헤르츠의 필터 옵션을 제공합니다. 입력 모듈의 입력 임피던스는 입력 전압에 500 킬로 오프 미만입니다.모듈의 오픈 서킷 감지 시간은 최대 1초입니다.. IC695ALG112 입력 모듈은 컴팩트 패키지에 여러 기능과 함께 제공됩니다. 소프트웨어는 완전히 구성 가능하며 외부 점퍼가 필요하지 않습니다.예측 진단 기능은 시작과 운영 시간 동안 오류 확인을 수행하는 모듈에 존재합니다플래시 메모리를 지원합니다.

GE Fanuc IC695ALG112는 PACSystem RX3i 모듈이다. 이 모듈은 12 (12) 개의 단일 끝 단독 입력 채널을 갖춘 아날로그 입력 모듈이다.이 모듈은 0 ~ + 10 볼트 (단극) / -10 ~ + 10 VDC를 수신합니다., -5 ~ +5 VDC, 0 ~ 5 VDC 및 1 ~ 5 VDC (동극성) 전압 입력 및 0 ~ 20 mA, 4 ~ 20 mA, + / 20mA 입력 신호. 이 모듈은 부동 소수점 또는 정수로 변환 된 16 비트 해상도 ADC를 가지고 있습니다.
