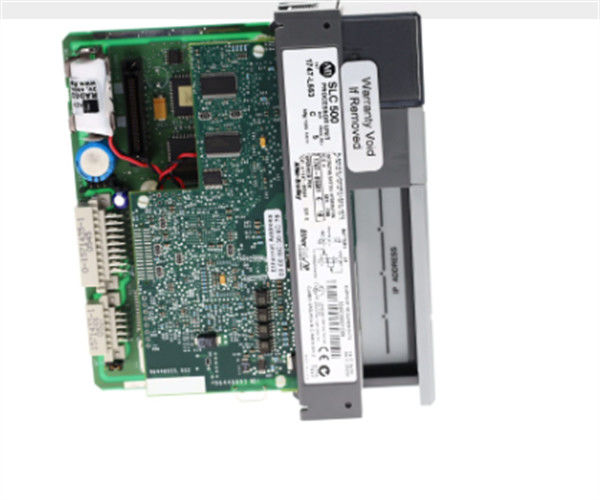

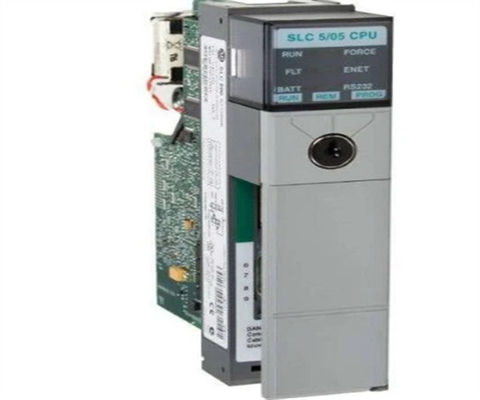

앨런 브래들리 1747-L553 SLC 5/05 프로세서 64K 메모리, 시리즈 D 디지털 IO 모듈

1747-L553의 설명

앨런 브래들리/록웰 자동화 1747-L553 모듈은 앨런 브래들리 SLC 500 및 SLC 5/05 시리즈의 CPU 또는 중앙 프로세서 유닛 모듈이다.이 CPU는 배터리 백업을 지원하는 CMOS RAM을 내장하고 있습니다, 또한 64K의 추가 메모리를 제공하는 앨런 브래들리 1747-M13 메모리 모듈을 지원할 수 있습니다. 1747-L553 CPU 모듈은 이더넷 채널과 RS-232, DH-485, DF1,또는 ASCII 포트이 CPU는 최대 64 개의 연결을 처리할 수 있기 때문에 SLC 500 및 SLC 5/05 시리즈에서 사용할 수있는 가장 유연한 CPU 중 하나입니다.이것은 1747-L553 CPU 모듈이 64 장치 또는 응용 프로그램과 동시에 통신 할 수 있음을 의미합니다..

기술 사양 1747-L553호

1747-L553 에 관한 정보


1747-L553은 SLC 500 프로그래밍 가능한 논리 제어기 (PLC) 플랫폼에 속하는 SLC 5/05 프로세서이다.이 컨트롤러는 SLC 5/05 카테고리 중 가장 높은 메모리를 가지고 64 KB 메모리로컬 로 설치 된 인간 머신 인터페이스 (HMI) 또는 프로그래밍 워크 스테이션과 피어-투-피어 통신을 구축하기 위해 RS32 Sub-D 9-Pin 커넥터를 통합했습니다.또한 이더넷이 통합되어 있어 장거리 통신에 적합합니다., 최소 100 미터에서 10/100 Mbps 전송 속도. 또한 동시에 여러 장치에 연결을 설정하는 데 이상적입니다.이 두 (2) 포트 또한 프로세서의 논리 실행 능력에 영향을 미치지 않고 동시에 사용할 수 있습니다..

이 컨트롤러는 중~대용량 애플리케이션에 이상적입니다. with control requirements ranging from manual to automatic control of Discrete or analog loops as well as implementing complex control techniques with the utilization of a wide number of embedded instructions그것은 공장 자동화, 프로세스 자동화 심지어 이동 및 위치 제어 요구 사항에서 사용될 수 있습니다.

또한 특정 통신 프로토콜을 통해 PLC 5, CompactLogix 및 ControlLogix와 같은 다른 Allen-Bradley PLC 플랫폼에 메시지를 보낼 수 있습니다.이더넷 및 RS232 포트와 통합되었지만, 이 프로세서는 원격 I/O (RIO), 데이터 하이웨이 플러스 (DH+), 디바이스넷 및 DH485과 같은 통신 어댑터와 함께 설치될 수 있다.

이 프로세서 모듈은 고정 슬롯 제로 (0) 를 할당하고 있다.

그것은 PLC-5 프로세서 기반의 고급 명령어 세트를 포함합니다. 1747-L553는 SCADA 응용 프로그램을위한 시스템 전체에 독립적이거나 분산 될 수 있습니다.1747-L553 프로세서는 데이터/프로그램을 위한 60K 단어와 데이터만을 위한 4K 단어와 함께 64K 단어의 총 사용자 메모리를 가지고 있습니다.. 최대 4096 입력, 4096 출력, 480 로컬 아날로그 I/O가 있습니다. 키워드당 프로그램 스캔 시간이 0.9ms와 I/O 스캔 시간이 0.225 밀리 초입니다.1747-L553는 5 볼트 DC에서 1 Amp의 백플라인 전류와 24 볼트 DC에서 0 Amp를 가지고 있습니다.최대 3개의 로컬 I/O 체시와 로컬 I/O 체시에 최대 30개의 모듈 I/O 슬롯이 있습니다.

통신을 위해, 그것은 1761-NET-AIC 변환기와 연결을 위해 구성 될 수있는 이더넷 및 RS-232 포트를 사용합니다. 그것은 표준 배터리 지원 RAM 및 플래시 백업 메모리를 가지고 있습니다.이 프로세서로, 원격 I/O 스캐너 모듈과 DeviceNet 스캐너 모듈을 추가로 설치하여 Universal Remote 링크 또는 DeviceNet 네트워크를 통해 I/O를 구성할 수 있습니다.1747-L553 프로세서는 0의 짧은 비트 명령어 실행 시간을 제공합니다.37 밀리초 및 10/100 Mbps 이더넷 포트. 이 DH + 통신 포트는 DH-485 포트보다 3 배 더 빠르다. 온라인 프로그래밍과 같은 다른 SLC 5/03 프로세서의 모든 기능을 갖추고 있습니다.플래시 메모리 업그레이드, 부동 소수점 수학, 그리고 내장된 실시간 시계, 키 스위치, 달력.1747-L553는 0에서 60도 운영 온도와 30G 운영 충격으로 깨끗하고 건조한 산업 환경에서 사용하도록 설계되었습니다..
