1756-CNB의 설명

1756-CNB는 1756 시리즈의 다른 통신 모듈과 달리 제어 네트워크 내에서 통신하는 데 사용할 수있는 Allen-Bradley ControlNet 브릿지입니다.1756-CNB는 표준 또는 비중이없는 구성을 사용합니다.만약 사용자들의 어플리케이션이 각각의 모듈에 40~80개의 로직 커넥터를 포함한다면, 1756-CNB는 이상적인 옵션입니다.이 앨런-브래들리 통신 모듈은 산업 프로젝트에 뛰어난 속도를 제공합니다.1756-CNB는 두 가지 일을 합니다. controlling the I/O data—especially when it is used with the Logix5550 controllers for both scheduled and unscheduled data and bridging data that travels between ControlLogix backplanes as well as ControlNet Networks. 수신 메시지를 올바르게 라우팅하려면 경로 정보가 올바르는지 확인하십시오.

1756-CNB는 ControlLogix 시리즈에 속하며, 970mA 5.1 볼트 DC 전류를 끌어들인다. 그러나 전압이 24 볼트 DC라면, 전류는 1.7mA이다.단위의 전력 소모율은 5.14 와트. 1756-CNB는 다른 ControlNet 기반 장치와 존재하는 최대 64 개의 쌍방향 연결을 지원할 수 있습니다. 계획된 연결과 계획되지 않은 연결 모두에 사용할 수 있습니다.네트워크 구성에 따라예를 들어, 응용 프로그램이 더 많은 연결을 요구하면 1756-CNB 모듈을 추가하는 것이 좋습니다. 그러나 동일한 차체와 네트워크에서 수행되는지 확인하십시오.모듈은 또한 연결되지 않은 메시지로 설계 된 다른 20 버퍼와 함께 사용할 수 있습니다.이 앨런-브래들리는 ControlNet BNC를 위해 설계된 1개의 포트와 ControlNet RJ45를 위해 설계된 다른 2개의 포트로 제공됩니다. 이 브릿지 모듈의 열분 dissipaty는 17입니다.시간당 4 BTU, 슬롯 너비는 1 밀리미터이 단말기는 0.57 파운드 (0.26 킬로그램) 의 무게를 가집니다. 그리고 그것은 개방형 장착장과 함께 제공됩니다.

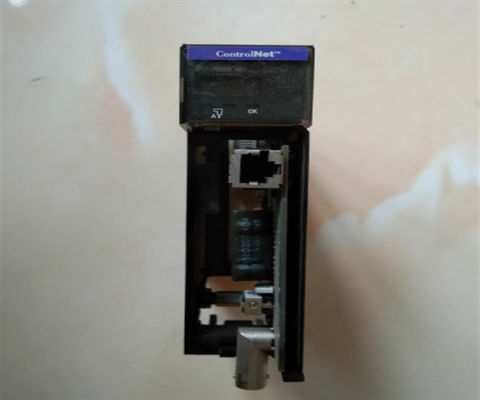

1756-CNB는 컨트롤넷 브리지 역할을 하는 앨런-브래들리 통신 어댑터입니다.그것은 비비용 미디어 작동을 위해 하나의 (1) BNC 커넥터와 하나의 (1) NAP (신장과 함께 RJ-45 8-핀) 와 같은 통합된 ControlNet 인터페이스를 제공합니다..
