설명 1756-L63/A

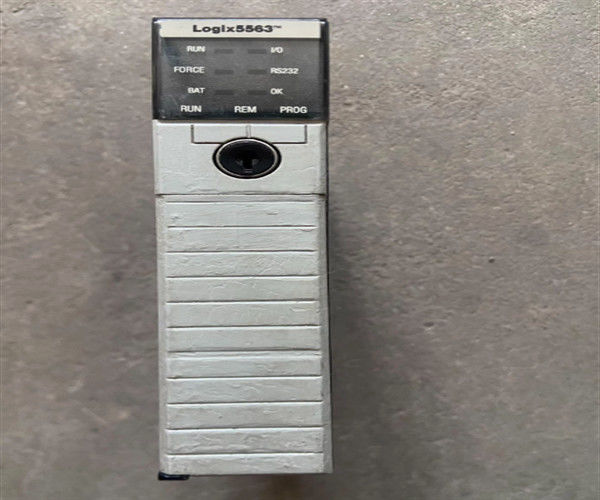

1756-L63은 앨런 브래들리의 프로그래밍 가능한 자동화 컨트롤러 (PAC) 이다. 이 컨트롤러는 5560 제품 시리즈의 일부인 이전 로직스 컨트롤러 버전의 일부이다.이 컨트롤러는 RS232 일련 통신 인터페이스와 함께 주요 통신 포트로 제공됩니다, 그러나 이 컨트롤러는 EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink 및 다른 제3자 통신 프로토콜은 앨런-브래들리 통신 어댑터를 설치하고 파트너 모듈을 포함합니다..

1756-L63은 차시 기반 컨트롤러이다. 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17와 같은 다양한 ControlLogix 차시에 설치되어 있다.그것은 또한 1756-PA50와 같은 표준 및 불필요한 전원 공급 장치와 사용할 수 있습니다., 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 또는 1756-PA75R, 1756-PB75R, 1756-PSCA2그것은 Serial 실시간 통신 시스템 (SERCOS) 을 사용하여 컨트롤러 과잉 및 통합 모션 구현을 지원합니다., 엔코더 입력, LDT 입력, SSI 입력 및 이더넷 I/P 네트워크에서 이동을 통한 아날로그 옵션.

이 컨트롤러는 8 MB의 사용자 메모리와 478 KB의 I/O 메모리로 제공됩니다. 1784-CF128을 통해 비휘발성 메모리 저장장치를 추가할 수 있습니다.이 컨트롤러는 128까지 지원합니다.,000 디스크리트 입력 및 출력 및 4000 아날로그 입력 및 출력 신호. 배터리 백업 무작위 액세스 메모리 (RAM) 를 사용하며 배터리 부품 번호는 1756-BA1, 1756-BATM,1756-BATA A 시리즈 제어장치 및 1756-BA2 B 시리즈 제어장치.

1756-L63 컨트롤러에는 RS-132 일련 통신 포트가 내장되어 있습니다. 이 컨트롤러에 사용할 수있는 통신 옵션에는 장치 네트워크, 제어 네트워크, 에더넷 / IP, 싱크 링크, 원격 I / O,데이터 하이웨이 플러스이 컨트롤러가 지원하는 일련 포트 통신 모듈은 로직을 통한 Modbus, DH-485, DF1 라디오 모덤, ASCII,그리고 DF1 풀 듀플렉스 모듈1756-L63 컨트롤러의 연속 격리 전압은 30 볼트이며 기본 격리 유형이 있습니다. 또한 60 초 동안 720 볼트 DC에서 유형 테스트되었습니다.전력 소모량은 3입니다..5 W 및 열 소모는 11.9 BTU / 시간이다. 5.1 볼트 DC의 전류 소모는 1200 mA이며 24 볼트 DC의 전류 소모는 14 mA입니다. 10에서 500 헤르츠에서 2 g의 진동을 가지고 있습니다.1756-L63 컨트롤러는 30g의 작동 충격과 50g의 작동하지 않는 충격이 있습니다.또한 0~60°C의 운영 온도 범위와 -40~85°C의 비운영 온도 범위가 있습니다.또한 그 주변 공기의 최대 온도는 섭씨 60도입니다..

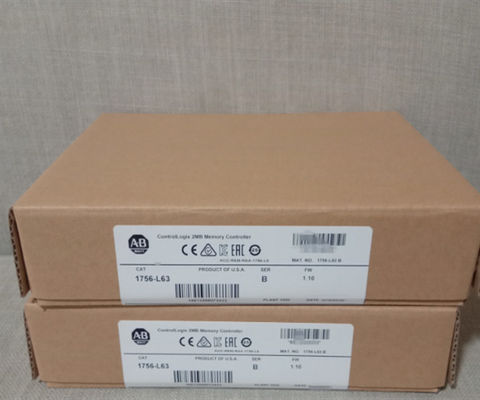

앨런-브래들리 1756-L63는 5560 컨트롤로직스 프로그래밍 자동화 컨트롤러 (PAC) 이다. 이 컨트롤러는 8 MB 사용자 메모리와 478 KB의 I/O 메모리를 갖추고 있다.그것은 1 RS232 시리즈 포트를 가지고 있으며 최대 128의 인터페이스를 지원합니다.,000 디스크리트 I/O 및 4000 아날로그 I/O 메모리
