제품 설명fIC695ALG808

IC695ALG808은 전 GE 인텔리전트 플랫폼 (GE IP) 이 제조한 Emerson Automation의 아날로그 출력 모듈이다.이 모듈은 0-20 mA / 4-20 mA 전류 신호와 +/- 10 VDC / 0-10 VDC 전압 신호를 전달하는 구성 가능한 개별적으로 격리된 출력 채널 8과 함께 제공됩니다IC695ALG808는 변주 주파수 드라이브 (VFD), 제어 밸브, 덤퍼, 루버 및 기타 장치의 모듈링 장치에 출력 신호를 전달하는 데 사용할 수 있습니다.그것은 또한 파널 미터 및 데이터 로거에 신호를 전송하는 데 사용될 수 있습니다. 이는 직접적으로 지역 읽기 및 기록에 대한 특정 변수를 나타냅니다.IC695ALG808는 다양한 단말기 블록과 호환됩니다. 박스 스타일 (IC694TBB032), 확장 박스 스타일 (IC694TBB132), 스프링 스타일 (IC694TBS032) 또는 확장 스프링 스타일 (IC694TBS132).이 모듈은 모듈이 원하는 출력 신호를 전달 할 수 있도록 모듈의 단말 블록에 직접 종료 된 외부 24 VDC를 필요로합니다.. IC695ALG808의 모든 채널은 소프트웨어로 구성됩니다. 구성 할 수있는 다른 매개 변수에는 매우 낮은, 낮은, 높은 및 매우 높은 경보, 모듈 오류 보고,알람 잠금, 알람 한도를 정의 하 고 낮은 알람 한도를 설정. 또한 이 모듈은 프로세스에 필요한 출력을 달성 하기 위해 출력 편향을 적절히 정할 수 있습니다..IC695ALG808는 +/- 10VDC, 0-20 mA 및 4-20 mA를 전달하도록 구성되면 15 비트 출력 해상도를 가지고 있으며 0-10 VDC 출력 신호를 구성하면 14 비트가 달성됩니다.모든 채널에서 8 밀리초의 아날로그 업데이트 속도.

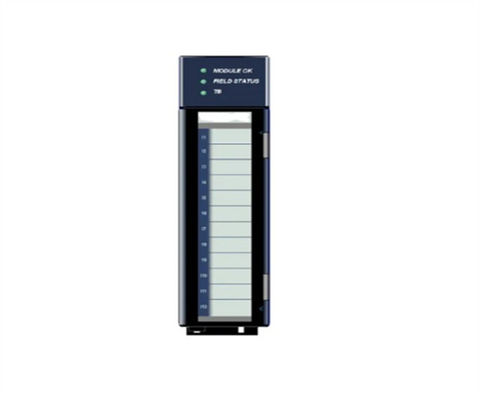

IC695ALG808 출력 모듈은 GE Fanuc에 의해 설계되고 제조되었습니다. 그것은 모듈 상태를 나타내는 지표와 함께 산업용 하우징에 제공되는 강력한 구성 요소입니다.필드 상태이 모듈은 RX3i PACSystems 시리즈를 위해 개발되었으며 시스템의 보편적인 뒷면에 설치됩니다.IC695ALG808 모듈은 24 볼트 DC의 명소 전압과 최대 600 밀리 앰프의 전류로 외부 소스에 의해 공급됩니다.. 모듈은 전압 또는 전류 작동에 사용할 수 있는 8 개의 채널을 가지고 있습니다. 모든 채널은 아날로그 및 격리되어 있습니다. 지원되는 터미널 블록 유형은 스프링 유형입니다.상자형, 확장된 박스 스타일 및 확장 된 스프링 스타일 단말 블록 IC695ALG808 출력 모듈은 0 ~ + 10 볼트 또는 -10 ~ + 10 볼트 범위 내에서 작동합니다.전류 범위는 0 ~ 20 밀리암프 또는 4 ~ 20 밀리암프입니다.모듈의 뒷면은 3.3 볼트 등급 전원 소스에 연결될 때 80 밀리암퍼를 필요로 합니다.모듈은 최대 출력 부하가 1350 오름이고 최대 전력은 7.25 와트. 그 외에도 IC695ALG808 모듈은 60 초 동안 -30 볼트 전압과 1 시간 동안 +30 볼트 전류 출력 과전압 보호를 포함한다.전압 출력 모듈의 출력 이득 유동은 섭씨 20ppm이고 현재 출력 35ppm입니다IC695ALG808 모듈은 2 밀리초의 전압/전류 출력 시간을 갖습니다.

IC695ALG808는 PACSystem RX3i 프로그래밍 가능한 자동화 컨트롤러 (PAC) 고립 아날로그 출력 모듈로, 이전에는 GE 지능형 플랫폼 (GE IP) 이 제조했으며 현재는 Emerson 자동화에 속한다.이 모듈은 0 ~ 20mA 및 4 ~ 20mA 전류 신호 및 ± 10V 및 0 ~ 10V 전압 신호를 구성 할 수있는 8 (8) 출력 채널을 가지고 있습니다.이 모듈은 RX3i 유니버설 뒷판에 설치되어 있으며 외부 24 VDC 전원 공급이 필요합니다.그것은 0-10 VDC 출력 14 비트의 출력 해상도와 나머지 출력 신호에 대한 15 비트.
