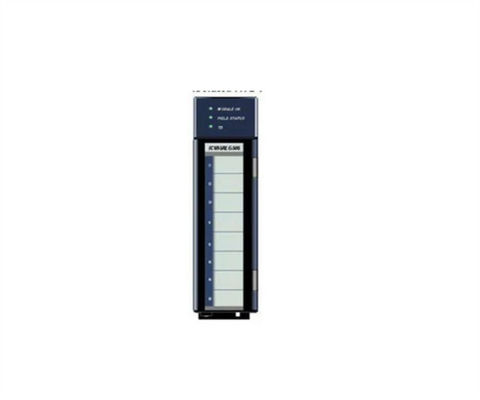

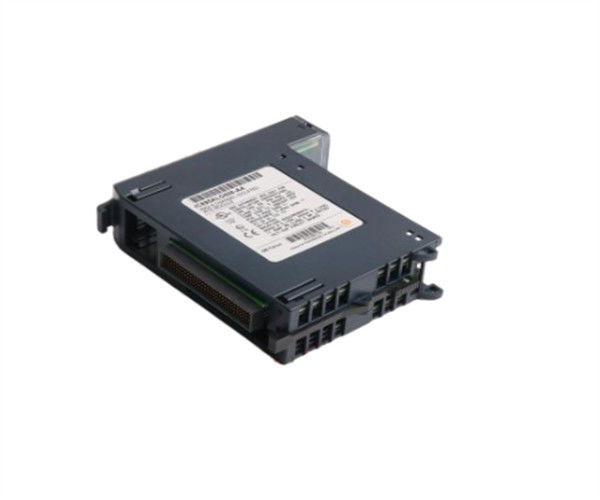

GE FANUC IC695ALG508 디지털 I O 모듈 격리된 RTD 입력 모듈

제품 설명 IC695ALG508

IC695ALG508는 PACSystem RX3i 프로그래밍 자동화 컨트롤러 (PAC) 플랫폼의 일부인 저항 온도 감지기 (RTD) 입력 모듈입니다.이 모듈은 에머슨 오토메이션에 의해 제조됩니다, 이전에는 GE 지능형 플랫폼 (GE IP) 에 의해. 그것은 8 (8) 고립 된 미분 입력 채널과 RTD 및 저항 입력의 직접 입력을 지원.이 모듈은 50와 같은 RTD 입력 유형을 지원합니다., 100, 200, 500 및 1000 오름 플래티넘 385 (IEC751 1983, 개정 2 1995; JISC 1604 1997); 50, 100, 200, 500 및 1000 오름 플래티넘 391.6 (JISC 1604: 1981); 100 오름, 200 오름, 500 오름,그리고 1000 오름 니켈 618 (DIN 43760 Sept. 1987); 120 오hm 니켈 672 (MINCO 애플리케이션 도움말 # 18, 5/90 타입 Ni); 10, 50, 100 오hm 구리 426 (SAMA RC21-4-1966) 및 604 오hm 니켈-철 518. 지원되는 저항 입력값은 0-260,0-525, 0-1050, 0-2100, 0-3150, 0-4200 옴 이 모듈은 선택 가능한 측정 단위를, 특히, 섭씨, 섭씨 또는 옴을 가지고 있습니다.또한 시스템 장애와 운영 모드의 CPU 변경에 대한 반응으로 설정 가능한 기본 또는 마지막 상태를 유지이 모듈은 2선, 3선 및 4선 RTD 센서를 지원합니다. IC695ALG508 입력 데이터 형식은 16비트 정수 32비트 필드 또는 32비트 IEEE 부동 소수점 데이터를 지원합니다.각 채널은 또한 2에서 선택할 수 있는 크치 필터 설정과 함께 제공됩니다.3 Hz에서 28 Hz. 이 모듈은 입력 케이블의 종료를 위해 박스 스타일 (IC694TBB032), 확장 박스 스타일 (IC694TBB132), 스프링 스타일 (IC694TBS032),또는 확장된 스프링 스타일 (IC694TBS132) 터미널 블록보호 된 배선에 대해 확장 된 터미널 블록 유형을 사용하는 것이 좋습니다. 이러한 블록은 추가 로드 깊이를 제공합니다.

GE Fanuc IC695ALG508 저항 온도 감지기 (RTD) 입력 모듈은 8개의 격리된 미분 RTD 입력 채널을 제공합니다.각 채널은 개별적으로 RTD 입력 유형 또는 저항 입력 유형으로 설정할 수 있습니다.RTD 입력 유형에는 1000, 500, 200, 100, 50 오프, 1000, 500, 200, 100, 50 오프, 1000, 500, 200, 100 오프, 120 오프, 604 오프 또는 100, 50,그리고 10 오름은 그들이 만들어지는 것에 따라저항 입력 유형에는 4000, 3000, 2000, 1000, 500 및 250 오프의 저항 등급이 포함됩니다.이 RTD 입력 모듈은 스프링 스타일 IC694TBS032 터미널 블록을 포함한 단말 블록과 함께 사용할 수 있습니다., 확장된 스프링형 IC694TBS132 단말 블록, 박스형 IC694TBB032 단말 블록 또는 확장된 박스형 IC694TBB132 단말 블록.터미널 블록은 일반적으로 별도로 구입해야합니다.GE Fanuc IC695ALG508 RTD 입력 모듈에는 모듈 상태를 표시하는 OK LED가 포함된 LED가 있으며 필드 상태 LED는 외부 24 볼트 DC 전원 공급 장치가 연결되어 있는지 표시합니다.전압이 최소 수준을 초과하는지 여부, 또한 오류가 있는지 여부를 확인합니다. 백플레인 파워 버스는 모듈의 모든 LED에 전원을 공급합니다. IC695ALG508 모듈은 2 사이의 프로그래밍 가능한 크치 필터 주파수를 가지고 있습니다.각 채널에 3 헤르츠와 28 헤르츠각 채널은 32비트 IEEE 부동 소수점 데이터 또는 16비트 정수 데이터와 함께 선택 가능한 입력 데이터 필터를 가지고 있다. IC695ALG508 모듈은 ITS-90에 공식화된 RTD 선형화를 가지고 있다.이 모듈은 RX3i 유니버설 백플레인에서 발견됩니다0~60°C의 작동 온도 범위, -40~85°C의 저장 온도 범위, 5%~95%의 비 응축 습도 범위가 있습니다.

The IC695ALG508 is a PACSystem RX3i Programmable Automation Controller (PAC) Resistance Temperature Detector (RTD) Input module formerly manufactured by GE Intelligent Platforms (GE IP) now under Emerson Automation이 모듈은 8개의 격리된, 미분성 RTD 입력 채널을 갖추고 있습니다. 이 모듈의 각 채널은 플래티넘 385, 플래티넘 391을 지원합니다.6, 니켈 672, 니켈 618, 니켈-철 518, 구리 426. 또한 0-260, 0-525, 0-1050, 0-2100, 0-3150, 0-4200 오름과 같은 직접 저항 입력과 호환됩니다.
