GE Fanuc IC695ALG628 격리되지 않은 디지털 IO 모듈 고급 Modbus/RTU 제어 솔루션

제품 설명 GE Fanuc IC695ALG628 격리되지 않은 ✅ 첨단 모듈 제어 솔루션

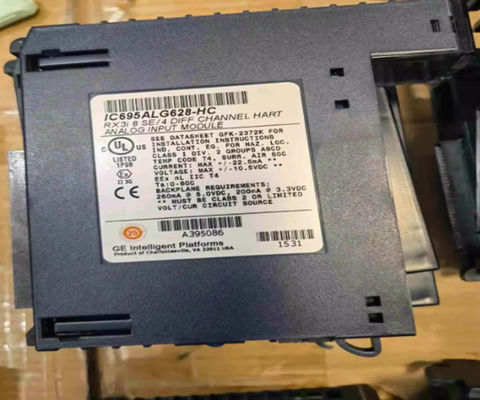

IC695ALG628는 고속도로 주소 가능한 원격 변환기 (HART) 5.0 기능을 갖춘 아날로그 입력 모듈입니다. 이 모듈은 중급 컨트롤러 시리즈의 일부입니다.PACSystem Rx3i 시리즈는 단일 끝으로 구성된 경우 아날로그 입력 채널 8개 (8) 와 디퍼셜 배선 구성에 사용되는 경우 입력 채널 4개 (4) 를 갖는다.그것은 두 (2) 내부 HART 모덱과 함께 제공됩니다. 모듈의 매개 변수와 구성은 소프트웨어로 완전히 구성되며 각 채널은 독립적으로 할당 될 수 있습니다.높은 울림, 낮은 낮은 알람 탐지 및 CPU에 보고. 또한, 변화의 긍정적 및 부정적인 속도 알람뿐만 아니라 채널 알람 및 오류를위한 구성 할 수 있는 중단에 따라 설정 될 수 있습니다.이 모듈은 또한 업그레이드 가능한 펌웨어와 함께 제공되며 모듈 시작마다 자동 정정 수행모듈의 아날로그 입력 채널은 +/-10 VDC, 0-10 VDC, +/- 5 VDC, 0-5 VDC, 1-5 VDC 및 0-20 mA, 4-20 mA 및 +/- 20mA 입력 신호를 수용하도록 설계되었습니다.그것은 수신된 아날로그 데이터를 32 비트 레지스터 또는 부동 소수점 번호의 24 비트 정수로 변환하는 통합 아날로그 디지털 (ADC) 변환 회로. 각 모듈 채널은 다양한 필터 옵션으로 제공됩니다. 일반적으로 더 안정적인 판독을 위해 신호 변동을 제거하는 데 사용됩니다. 이 모듈은 최대 450 mA 전력 소비량을 가지고 있습니다.0V +5% / - 20.5% 및 625 mA 최대 @ 3.3V + 5% / - 3% 그것은 + / 28mA 연속, 최대 및 + / 60 VDC 연속, 최대의 초전압 보호를 통합했습니다.모듈의 오픈 서킷 감지 시간은 최대 1초입니다..

The GE Fanuc IC695ALG628 non-isolated differential analog input module with HART (Highway Addressable Remote Transducer) communications for the RX3i PacSystem PLCs offers 4 differential and 8 single-ended input channels2개의 내장 HART 모덱을 가지고 있으며 각 채널에서 HART 버전 5.0과 함께 HART 통신 능력으로 특징입니다. 전압 범위는 1~5 볼트 DC, 0~5 볼트 DC,+/-5 볼트 DC, 0 ~ 10 볼트 DC 또는 + / 10 볼트 DC 입력 채널의 현재 구성 범위는 + / 20 밀리 앰프, 0 ~ 20 밀리 앰프 또는 4 ~ 20 밀리 앰프일 수 있습니다. The GE Fanuc IC695ALG628 analog input module should be configured for a current range between 4 and 20 milliamps when the channels are connected to the Highway Addressable Remote Transducer communications systemGE Fanuc IC695ALG628 아날로그 입력 모듈은 확장 된 박스 스타일 IC694TBB132 블록, 박스 스타일 IC694TBB032 블록과 같은 단말 블록의 사용을 지원합니다.확장된 스프링 방식 IC694TBS132 블록과 스프링 방식 IC694TBS032 블록확장 된 터미널 블록은 보호 된 배선에 필요한 추가 로드 깊이를 제공하기 위해 설치됩니다. 터미널 블록은 일반적으로 별도로 구입됩니다.아날로그 입력 모듈의 내부 전력은 3.3 볼트 600 밀리암프와 5 볼트 450 밀리암프. 플래시 메모리를 장착하여 향후 업그레이드, 오류 보고, 변화 속도 알람,점퍼를 설정하지 않고 구성할 수 있는 소프트웨어, 터미널의 삽입 또는 제거에 대한 감지 및 완전한 자동 캘리브레이션. 모듈은 5 ~ 95%의 비 응축 환경 습도 범위가 필요합니다.GE Fanuc IC695ALG628 모듈은 RX3i PacSystem PLC의 보편적인 뒷면에 설치되어 있습니다..

IC695ALG628은 PACSystem RX3i 플랫폼의 일부인 아날로그 입력 모듈이며, 현재 Emerson Automation에서 생산되고 있으며, 이전에는 GE Intelligent Platforms (GE IP) 에서 생산되었습니다.이 모듈은 +/-10 VDC를 지원하는 8 (8) 개의 고립되지 않은 단일 끝 입력 채널 또는 4 (4) 개의 미분 입력 채널을 갖추고 있습니다., 0-10 VDC, +/- 5VDC, 0-5 VDC, 1-5 VDC 및 0-20 mA, 4-20 mA 및 +/- 20mA 입력 신호.이 모듈은 24 비트 해상도의 부동 소수점 데이터 타입의 정수로 데이터를 번역하는 내장 ADC 변환기를 가지고 있습니다이 모듈은 하이웨이 주소 가능한 원격 변환기 (HART) 버전 5을 지원합니다.0.

GE FANUC IC695ALG628 비 격리 장치는 까다로운 산업 환경에서 비교할 수 없는 성능을 제공하기 위해 특별히 설계되었습니다.그 콤팩트 한 설계 는 모든 제어 캐비닛 의 공간 을 효율적 으로 사용 하는 것 을 보장 한다, 그 견고한 구조는 신뢰성을 손상시키지 않고 힘든 조건에 견딜 수 있습니다.

이 모듈은 온도 조절, 압력 모니터링 및 흐름 속도 측정과 같은 정확한 아날로그 신호 변환을 요구하는 응용 프로그램에서 우수합니다.높은 정확성과 넓은 신호 범위로, 그것은 중요한 제어 작업에 필요한 정밀도를 제공합니다.
