1756-CN2R의 설명

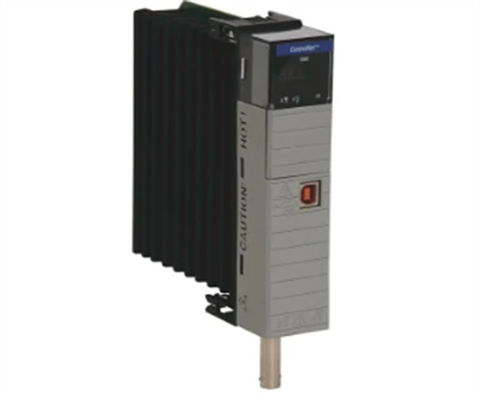

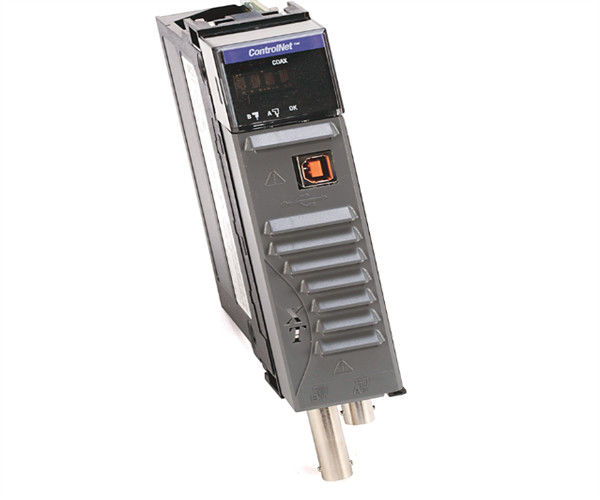

앨런 브래들리 1756-CN2R는 Logix 컨트롤러 플랫폼의 일부인 ControlLogix 통신 모듈이다.이 모듈은 주로 2개의 BNC ControlNet 포트를 갖추고 있기 때문에 과잉 ControlNet 네트워크 토폴로지에 연결성을 구축하는 데 사용됩니다.이 모듈은 캐시의 단 한 소트를 차지하고 있으며 1756-A4, 1756-A7, 1756-A10, 1756-A13와 같은 표준 차시의 모든 사용 가능한 슬롯에 설치 될 수 있습니다.1756-A17 및 표준 ControlLogix 전원 공급 장치, 특히 1756-PA72/C와 함께 사용, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B 및 1756-PA75R, 1756-PB75R, 1756-PSCA2와 같은 불필요한 전원 공급 장치컨트롤넷 네트워크 (ControlNet network) 는 복합 노드 통신 네트워크로, 동축 케이블 트렁크 라인을 이용하고, 드롭 케이블을 이용하여 트렁크 라인에 연결되는 노드들을 이용한다.이 특정 모듈은 네트워크에 연결하기 위해 1786-RG6 쿼드 쉴드 RG6 동축 케이블을 사용합니다. 1756-CN2R에 의해 최대 5 Mbps 전송 속도가 지원됩니다. 이중 ControlNet 포트 외에도,1756-CN2R는 또한 전체 속도로 12 Mbps 전송 속도를 지원하는 1 (1) USB 포트를 탑재하고 있습니다. 데이터 통신 목적으로 사용할 수 없습니다. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 meters그것은 또한 인간 기계 인터페이스 (HMI) 장치와 감독 제어 및 데이터 획득 (SCADA) 시스템과 통신 할 수 있습니다.최대 128 Logix 연결과 최대 131 통신 연결을 지원합니다..

The 1756-CN2R ControlNet Connections per Communication Module by Allen-Bradley is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functions1756-CN2R는 리던던트 구성 유형을 가지고 있으며 최대 99개의 노드에서 5Mbps의 속도로 통신합니다. 1756-CN2R에는 최대 128개의 로직스 통신 연결이 있습니다.5에서 1300mA의 도출 전류가 있습니다..1V DC 및 24V DC에서 3mA의 하나와 22.5 BTU / h에서 6.6W 열을 분산합니다. 30V DC 격리 전압과 기본 격리 500V에서 테스트 한 분 동안 제어 네트워크와 시스템.1756-CN2R는 이중 제어 네트워크 BNC가 있습니다., ControlNet RJ45 및 다른 장치와 연결 및 통신을 위한 단일 USB 1.1 포트.그것은 열린 장착형으로 제공되며 IEC 온도 코드 T4 및 북미 온도 코드 T4A에 지정됩니다.1756-CN2R 작동 온도는 0 ~ 60 °C (32 ~ 140 °F) 에서 5 ~ 95% 비 응축 상대 습도에서,30G의 작동 충격률과 10-500Hz의 최대 진동 2G가 있습니다..

앨런 브래들리 1756-CN2R는 ControlLogix 컨트롤러 플랫폼의 통신 모듈입니다.이 모듈에는 5 Mbps 전송 속도를 지원하는 ControlNet BNC 포트 2 개 (2) 와 12 Mbps 데이터 속도를 지원하는 USB 통신 포트 1 개 (1) 가 있습니다.이 ControlNet 모듈은 불필요한 ControlNet 토폴로지를 지원합니다. 이 모듈로 최대 128개의 Logix 연결을 설정할 수 있습니다.
