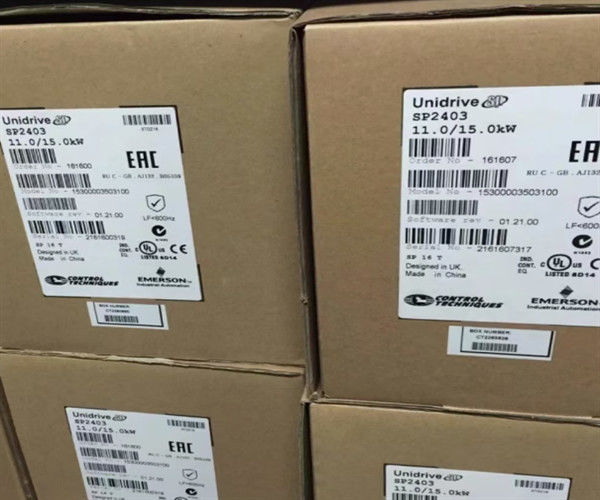

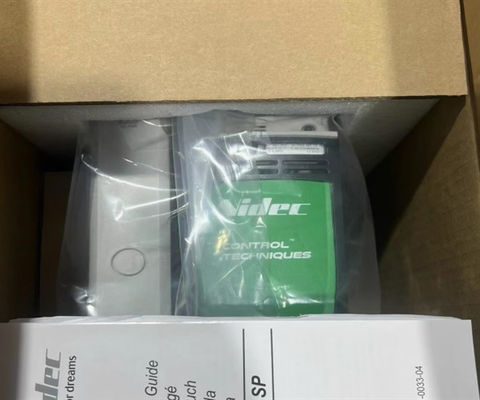

에머슨 SP2403 제어 기술 유니드라이브 SP 11kW 인버터 드라이브

SP2403의 설명

에머슨 SP2403 유니버설 유니드라이브 AC 드라이브 SP 시리즈 20HP 15kW

• 확장된 제품 종류: 인버터
• 제품 ID: SP2403
• 에머슨 타입 지정: 인버터

설명 제어 기술 SP2403 AC VFD 드라이브 15kW

제어 기술 SP2403 변속 속도/주파 드라이브 (VSD/VFD) Motion module – single Safe Torque Off (STO) – SIL3/PLe – wall-mounted – NIDEC / Control Techniques (Unidrive SP) – Rated output 15kW / 20HP – Rated current 29A – Supply voltage 380Vac-480Vac (400Vac / 415Vac) (3-phase input (3P)) – with Modbus RTU / RS-485 communication capability – frame size 2 – frequency (output) 0-550 – IP20 / NEMA 1 – rated for 0°C…+40°C ambient – equivalent to SP2403

제어 기술 사양 SP2403 AC 드라이브 15kW 20HP

• 주요 브랜드: NIDEC
• 2차 브랜드: 제어 기술
• 주요 기능: 변속 속도/주파수 드라이브 (VSD/VFD) / 인버터
• 제품 시리즈 / 가족 이름: 유니드라이브 SP
• 네트워크 주파수: (보급 입력) 48-65 Hz, (출력) 0-550 Hz
• 기능: 변속속/주파수 드라이브 (VSD/VFD)
• 설계: E.Z. 모션 모듈, 단일 안전 토크 종료 (STO), 공기 냉각
• 공급 전압 (AC): 380Vac-480Vac (400Vac / 415Vac)
• 네트워크 유형: 3단계 입력 (3P)
• 정렬 전류: 29A (정상적인 전류), 25A (중량 전류)
• 가등식 활성 전력 (kW): 15kW (정상적인 용량), 11kW (중량 용량)
• 등급 전력 (HP): 20HP (정상용량), 20HP (중량용량)
• 통신 프로토콜: Modbus RTU, RS-485
• 장착 방식: 벽에 장착
• 디지털 입력: 3 x 디지털 입력 (0-24Vdc), 3 x 디지털 입력 (0-24Vdc)
• 디지털 출력: 3 x 디지털 출력 (0-24Vdc; 소스), 1 x 디지털 출력 (2A / 240Vac; 소스; rly. 접촉 유형)
• 아날로그 입력: 1 x 아날로그 입력 (-9.8Vdc...9.8Vdc; 디퍼셜 (일자 끝을 위한; 단위.6와 단위.3를 연결); 16비트
  • 2 x 아날로그 입력 (0-20mA / 4-20mA / -9.8Vdc...9.8Vdc; 단일 끝; 10비트 변환 해상도)
• 아날로그 출력: 2 x 아날로그 출력 (0-20mA / 4-20mA / -10Vdc...10Vdc; 단일 끝; 소스; 10 비트 변환 해상도)
• 보호 수준: IP20, NEMA 1
• 크기: 프레임 크기 2
• 작동용 대기 온도0: °C...+40 °C
• 응용 유형: 추출기, 엘리베이터 제어, 컨베이어, 와이어 드래잉, 펌프, 브리지 제어
• 제조업체의 제품 상태: 상용화
• SP2403와 동등합니다.
• 표준 (들) 을 준수합니다: CE, C Tick, UL, cUL, ClassSIL3/PLe

SP2403의 혜택

• 병렬로 사용할 수 있는 더 높은 HP 시스템
• EN954-1 카트 3에 따라 접촉자 제거를 위한 안전 비활성화
• 스마트 카드 ∙ 매개 변수 및 응용 프로그램 복제 및 백업 카드
• 유니버설 피드백 인터페이스는 최대 14 종류의 인코더를 지원합니다.
• 고해상도 아날로그 입력 (16-비트 플러스 신호)
• PC 연결을 위한 RS485 인터페이스
• 이중 용량 (정상 및 중량)
• 세 개의 제로 스페이스 유니버설 옵션 슬롯
