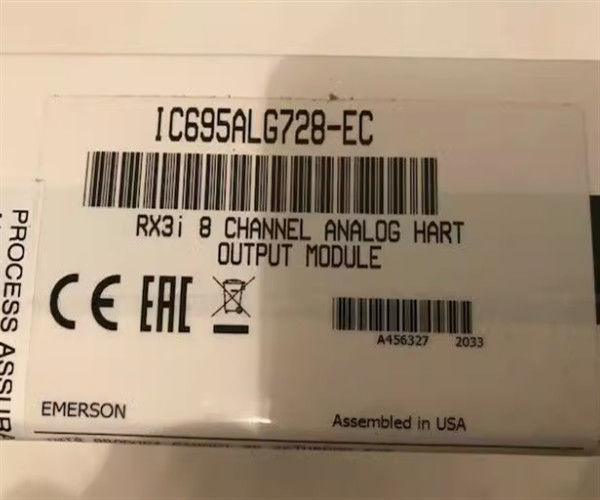

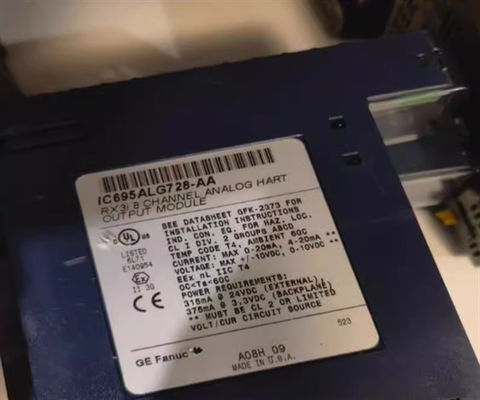

GE IC695ALG728 아날로그 출력 모듈 PACSystem RX3i 디지털 IO 모듈 Modbus/RTU 일련 프로토콜

C695ALG728의 제품 설명

IC695ALG728는 PACSystems RX3i 중급 프로그램 가능한 자동화 컨트롤러 (PAC) 시리즈에 속하는 아날로그 출력 모듈로 Emerson Automation에서 제조합니다.이전 GE 지능형 플랫폼 (GE IP)이 모듈은 전압 및 전류 신호를 제공 할 수 있으며 HART 버전 5을 지원하기 때문에 고속도로 주소 가능한 원격 변환기 (HART) 프로토콜을 통해 구성 할 수 있습니다.0IC695ALG728는 전압 및 15의 14.9 비트의 특정 해상도를 가진 +/-10 VDC, 0-10 VDC 및 0-20 mA 및 4-20 mA 출력 신호를 구성 할 수있는 8 (8) 비 격리 출력 채널을 갖추고 있습니다..9 비트 0-20 mA 및 15.6 비트 4-20 mA. 각 채널은 HART 통신과 16 ms의 업데이트 시간을 갖추고 HART가 사용되지 않을 때 8 ms입니다.모듈의 출력 데이터 형식은 32비트 레지스터를 사용하여 부동 소수점 IEEE 32-비트 또는 16-비트 정수로 구성됩니다.모듈의 캘리브레이트 정확도는 25°C에서 전체 스케일의 0.15% 또는 60°C에서 작동할 때 전체 스케일의 0.30%입니다. 또한 출력 설정 시간은 전압 구성을 위해 2 ms입니다.70 ms HART 및 23 ms HART 없이IC695ALG728는 작동하기 위해 외부 전원 공급원이 필요합니다. 이 모듈에 적합한 전원 공급원이 19.2 ~ 30.0 VDC와 최대 공급 전류 250 mA를 제공해야합니다.이 모듈은 RX3i 랙의 사용 가능한 모든 슬롯에 설치되며 로컬 CPU 랙 또는 분산 I/O 랙에 위치할 수 있습니다.이 모듈의 다른 특징에는 클램핑 및 알람 제한, 알람의 잠금 및 구성 가능한 출력 편향 등이 있습니다.

GE Fanuc의 IC695ALG728 모듈은 RX3i PACSystems 시리즈의 일부이며 전압 작동 또는 전류 작동을 위해 완전히 구성 할 수있는 출력 채널을 갖추고 있습니다.그 외에도, 출력 모듈은 HART 5.0 소프트웨어와 통합 통신 기능이 있습니다.이것은 모듈이 소프트웨어를 통해 특정 작동을 위해 준비되고 프로그래밍 될 수 있음을 의미하며 설정에 점퍼가 필요하지 않습니다.GE IC695ALG728 출력 모듈의 특징은 모든 채널을 활성화 또는 비활성화 할 수 있는 기능, 경보 잠금, 설정 가능한 경계 또는 경보 설정,오류 및 결함의 고급 처리IC695ALG728 모듈은 2 개의 HART 모덤에 할당 된 8 개의 고립되지 않은 아날로그 전압 / 전류 출력을 포함합니다.모덤은 모듈의 일부이며 이 통신 기능에 사용되는 모든 채널은 4 ~ 20 밀리 앰프의 작동 전류 범위를 가지고 있습니다.IC695ALG728 모듈의 전압 범위는 0 ~ + 10 볼트 또는 -10 ~ + 10 볼트입니다.출력 데이터 형식은 16 비트 또는 32 비트 값의 형태로 표시되며 2 개의 HART 장치가 사용되면 HART 채널은 2 초 이내에 업데이트됩니다.이 모듈은 섭씨 60도 온도에서 0.3%까지의 정확도를 가지고 있으며 0 ~ 95% 범위 내에서 2 밀리 초의 전압 출력 정화 시간을 가지고 있습니다.현재 출력의 정착 시간은 23에서 70 밀리 초입니다., HART 모?? 이 사용되거나 사용되지 않느냐에 따라 IC695ALG728 모듈은 모듈을 3개의 3A 연결 시 380 밀리암프의 배후 플래인 전력 등급을 가지고 있다.3 볼트 전원 공급원이고 업데이트 시간은 8 밀리 초입니다..

IC695ALG728은 PACSystem RX3i 플랫폼의 일부인 아날로그 출력 모듈이며, 현재 Emerson Automation에서 생산되고 있으며, 이전에는 GE Intelligent Platforms (GE IP) 에서 생산되었다.이 모듈은 전압과 전류로 구성 가능한 8 (8) 비 격리 출력 채널을 가지고 있습니다그것은 전압의 14.9 비트의 해상도와 0-20 mA에서 15.9 비트와 4-20 mA에서 15.6 비트와 +/-10 VDC, 0-10 VDC 및 0-20 mA와 4-20 mA 출력 신호를 생성합니다.이 모듈은 Highway Addressable Remote Transducer (HART) 프로토콜 버전 5을 지원합니다..0.
