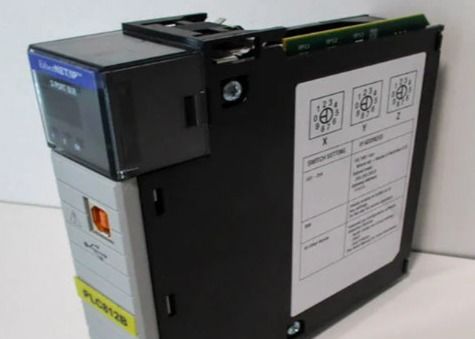

1756-EN3TR의 설명

앨런-브래들리 1756-EN3TR는 알렌-브래들리 컨트롤로직스 2포트 모듈 시리즈의 일부인 통신 브리지 모듈이다.이 모듈에는 임베디드 스위치와 함께 10-100 Mbps RJ-45 포트가 포함되어 있습니다.컨트롤러는 최대 128 CIP 모션 축 (포지션 루프) 및 최대 255 총 축, 최대 128 TCP/IP 연결 및 256 Logix 연결을 지원합니다.앨런 브래들리 1756-EN3TR의 특수 특징은 내장 스위치 기술, 통신 속도는 10-100 Mbps, 128 CIP 모션 축, 128 TCP/IP 연결, 256 로직스 연결. 그 백플레인 전류 (mA) 는 5.1V DC에서 1A, 24V DC에서 3mA이다.1756-EN3TR의 최대 전력 소모량은 50.1W이고 전력 소모량은 5.1W입니다. USB 포트가 있습니다.1756-EN3TR의 단열 전압은 30 볼트 연속으로 개방된 칸막이를 가지고 있으며 작동 온도는 32-140o 파렌헤이트입니다. 현재 평급 1.2 Amps, 열 소모는 시간당 21.28 BTU, 및 전력 소모는 6.2 와트. 전력 소비는 5.1와트, 배후 전류 3 밀리암프와 24V DC 및 5V DC에서 1 암프1756-EN3TR 모듈은 EtherNet/IP 연결과 선형, 스타 및 장치 레벨 링 (DLR) 토폴로지를 지원합니다. 모듈의 기본 구성은 선형 및 스타 토폴로지를 지원합니다.이더넷/IP는 실시간 I/O 메시지 교환을 지원하는 개방형 산업 네트워크 표준 프로토콜이다.이더넷/IP 네트워크는 기존의 이더넷 통신 칩과 물리적 매체를 모두 통신에 사용한다.

1756-EN3TR는 ControlLogix 프로그래밍 자동화 컨트롤러 (PAC) 플랫폼의 일부인 이더넷 통신 모듈이다.이것은 로컬 또는 분산 I/O 스테이션이든 간에 모든 ControlLogix 차체에 설치되는 옵션 모듈입니다.이 모듈은 특별히 이더넷 브릿지 모듈로 기능하며, 이더넷이 가능한 프로세서, 원격 I/O 스테이션, 인간 머신 인터페이스 (HMI),고속 데이터 교환을 구현하기 위한 공통 네트워크에 대한 감독 통제 및 데이터 획득 (SCADA) 시스템.

1756-EN3TR 기능은 선형 및 장치 레벨 링 (DLR) 토폴로지를 지원합니다.선형은 이더넷 네트워크를 구현하기 위해 Cat5 또는 Cat6 물리적 매체의 단일 실행이 사용되는 최소 및 가장 간단한 네트워크 연결입니다.그것은 디바이스 레벨 링 (DLR) 가 높은 가용성과 리던스를 제공하는 동안 특정 수준의 리던스를 제공하지 않습니다.

1756-EN3TR 기능은 최대 128 TCP 연결, 256 Common Industrial Protocol (CIP) 연결 및 128 Backplane 및 128 Ethernet CIP 연결되지 않은 메시지를 지원합니다.이 연결은 모듈에 설치 된 통합 된 두 (2) RJ45 이더넷 인터페이스를 통해 이루어질 수 있습니다.이 모듈은 10/100 Mbps 전송 속도를 지원하고 이더넷 스위치 또는 파이버 미디어 변환기를 설치하면 최대 100 미터의 거리를 커버 할 수 있습니다.

1756-EN3TR는 전류 소모량 1 Ampere @ 5.1 Volt DC 및 3 milliamper @ 24 Volt DC와 전력 소모량 5.1 Watt 및 열 소모량 17의 배그 플레인으로 전원을 공급합니다.4 시간당 영국 열 단위 (BTU).

1756-EN3TR는 앨런-브래들리의 컨트롤로직스 통신 모듈이다. 이 모듈은 이더넷 I/P 브리지로 기능하는 컨트롤로직스 플랫폼의 일부이다.10/100 Mbps 전송 속도를 지원하는 두 (2) 개의 Ethernet RJ45 인터페이스와 12 Mbps 전송 속도를 지원하는 한 (1) USB 통신 포트를 갖추고 있습니다.이 모듈은 디바이스 레벨 링 (DLR) 및 선형 토폴로지를 지원하며 로컬 또는 원격 컨트롤 로직스 차시에 설치 될 수 있습니다.
