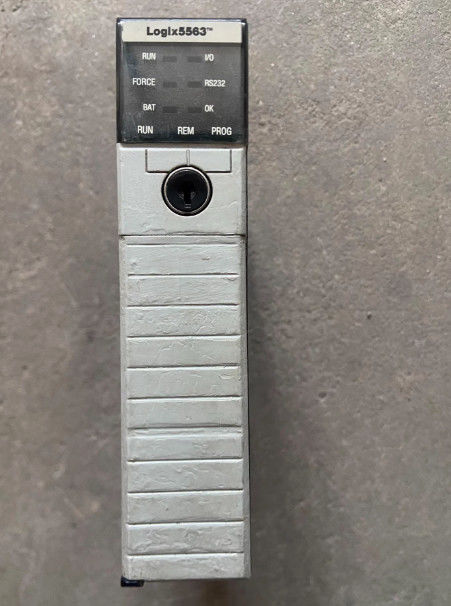

1756-L63의 설명

1756-L63은 앨런 브래들리/록웰 자동화에서 제조한 ControlLogix 플랫폼의 프로세서 모듈과 컨트롤러입니다. 프로세서는 A 시리즈와 B 시리즈로 제공됩니다.그리고 작업당 100개의 프로그램을 완료할 수 있습니다., 32개의 개별 작업을 수행하고 모든 이벤트 트리거에 대한 이벤트 작업을 완료합니다. 상기 작업은 이 모듈이 수행할 수 있는 주요 컨트롤러 작업입니다. 1756-L63은 대략 0.78 파운드 (0.35 킬로그램) 이고 1756-BA2 교체 배터리를 사용합니다. 이 제품 라인업의 다른 컨트롤러와 마찬가지로 오픈 스타일 1756-L63도 체시 기반이며 모든 슬롯에 설치 할 수 있습니다.1756-L63 컨트롤러는 데이터 및 논리 저장에 사용할 수 있는 8 MB 메모리를 갖추고 있습니다.이 외에도, 모듈은 478 KB의 I/O 메모리를 가지고 있으며, 사용자는 선택적인 비휘발성 메모리로 컨트롤러를 업그레이드 할 수 있습니다.컨트롤러가 128 MB 1784-CF128 컴팩트 플래시 메모리 카드와만 호환된다는 점에 유의해야합니다.컨트롤러는 720 볼트 DC에서 60 초 동안 테스트 된 기본 단열 유형을 갖추고 있으며 30 볼트 연속 단열 전압을 가지고 있습니다.

컨트롤러의 전력 소모는 3.5 와트이며 열 소모는 시간당 11.9 BTU입니다. 1756-L63는 5.1 볼트 DC에서 1200 mA의 전류를 소비합니다.그리고 24 볼트 DC에서 14mA의 도출통신에 관해서는 1756-L63는 RS-132 포트를 내장하고 있지만 컨트롤러에는 ControlNet, SynchLink,그리고 데이터 하이웨이 플러스 모듈도 있습니다.이것은 사용자가 가장 적합한 통신 모듈을 선택하고 선택할 수 있고 또한 자신의 필요에 따라 모듈을 전환 할 수 있음을 의미합니다.이 프로세서가 처리할 수 있는 최대 진동은 10에서 500 헤르츠에서 2g입니다.1756-L63는 가혹한 환경에 적합하다는 것을 증명합니다.이 모듈 은 5~95%의 상대 습도 를 가진 환경 에서 최대 60°C (140°F) 의 작동 온도 에 견딜 수 있다.

1756-L63의 기술 사양

• 모델: 1756-L63/A
• 타입: ControlLogix 8 MB 메모리 컨트롤러
• 메모리 용량: 8 MB 사용자 메모리
• 전원 공급: 24V DC
• 전력 소비: 2.5W
• 작동 온도 범위: 0°C ~ 55°C (32°F ~ 131°F)
• 상대 습도 범위: 5% ~ 95% 비 응축
• 크기: 5.08cm x 10.8cm x 17.8cm (2 in. x 4.25 in. x 7 in.)
• 무게: 0.99파운드
• 장착형: DIN 레일
• 보호 등급: IP20
• 통신 포트: 1 RS-232 일련 포트
• 프로그램 스캔 시간: 0.08ms
• 작업: 32개의 작업, 작업당 최대 100개의 프로그램
• I/O 메모리: 478 KB
• 비휘발성 메모리: 128 MB
• 배터리: 1756-BA1 또는 1756-BATM에 호환됩니다.
• 지원 네트워크: 이더넷/IP, 컨트롤넷, 디바이스넷, 데이터 하이웨이 플러스, 원격 I/O, SynchLink

1756-L63은 앨런 브래들리의 프로그래밍 가능한 자동화 컨트롤러 (PAC) 이다. 이 컨트롤러는 5560 제품 시리즈의 일부인 이전 로직스 컨트롤러 버전의 일부이다.이 컨트롤러는 RS232 일련 통신 인터페이스와 함께 주요 통신 포트로 제공됩니다, 그러나 이 컨트롤러는 EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink 및 다른 제3자 통신 프로토콜은 앨런-브래들리 통신 어댑터를 설치하고 파트너 모듈을 포함합니다..

1756-L63은 차시 기반 컨트롤러이다. 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17와 같은 다양한 ControlLogix 차시에 설치되어 있다.그것은 또한 1756-PA50와 같은 표준 및 불필요한 전원 공급 장치와 사용할 수 있습니다., 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 또는 1756-PA75R, 1756-PB75R, 1756-PSCA2그것은 Serial 실시간 통신 시스템 (SERCOS) 을 사용하여 컨트롤러 과잉 및 통합 모션 구현을 지원합니다., 엔코더 입력, LDT 입력, SSI 입력 및 이더넷 I/P 네트워크에서 이동을 통한 아날로그 옵션.

이 컨트롤러는 8 MB의 사용자 메모리와 478 KB의 I/O 메모리로 제공됩니다. 1784-CF128을 통해 비휘발성 메모리 저장장치를 추가할 수 있습니다.이 컨트롤러는 128까지 지원합니다.,000 디스크리트 입력 및 출력 및 4000 아날로그 입력 및 출력 신호. 배터리 백업 무작위 액세스 메모리 (RAM) 를 사용하며 배터리 부품 번호는 1756-BA1, 1756-BATM,1756-BATA A 시리즈 제어장치 및 1756-BA2 B 시리즈 제어장치.

1756-L63 컨트롤러에는 RS-132 일련 통신 포트가 내장되어 있습니다. 이 컨트롤러에 사용할 수있는 통신 옵션에는 장치 네트워크, 제어 네트워크, 에더넷 / IP, 싱크 링크, 원격 I / O,데이터 하이웨이 플러스이 컨트롤러가 지원하는 일련 포트 통신 모듈은 로직을 통한 Modbus, DH-485, DF1 라디오 모덤, ASCII,그리고 DF1 풀 듀플렉스 모듈1756-L63 컨트롤러의 연속 격리 전압은 30 볼트이며 기본 격리 유형이 있습니다. 또한 60 초 동안 720 볼트 DC에서 유형 테스트되었습니다.전력 소모량은 3입니다..5 W 및 열 소모는 11.9 BTU / 시간이다. 5.1 볼트 DC의 전류 소모는 1200 mA이며 24 볼트 DC의 전류 소모는 14 mA입니다. 10에서 500 헤르츠에서 2 g의 진동을 가지고 있습니다.1756-L63 컨트롤러는 30g의 작동 충격과 50g의 작동하지 않는 충격이 있습니다.또한 0~60°C의 운영 온도 범위와 -40~85°C의 비운영 온도 범위가 있습니다.또한 그 주변 공기의 최대 온도는 섭씨 60도입니다..
