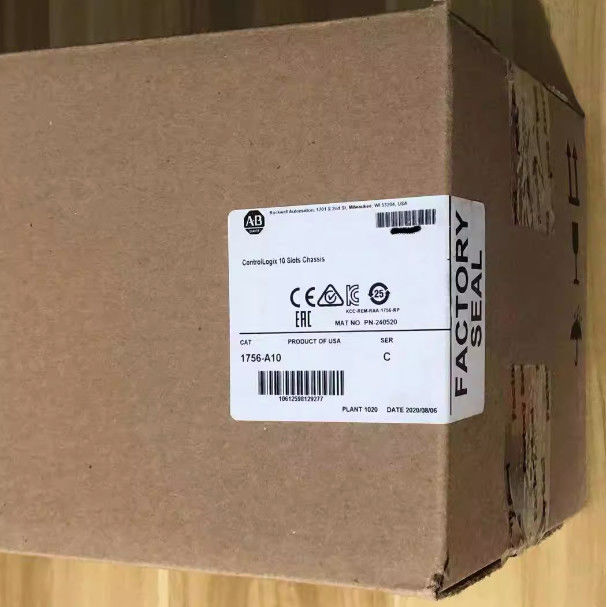

1756-A10의 설명

앨런-브래들리 1756-A10은 컨트롤로직스 차시이다. 10개의 슬롯을 가지고 있으며, 배그 플레인 연결과 컨트롤로직스 모듈에 대한 하우징을 제공한다. 이 차시는 최대 배그 플레인 전류가 1이다.5A @ 1.2VDC; 4A/4A @ 3.3VDC; 15A/6A @ 5.1VDC 및 2.8A/2.8A @ 24VDC

• 슬롯: 10
• 장착: 패널 장착, 수평
• 전력 분산 (최대): 5 와트
• 부착형: 개방형
• 백플라인 전류 (5 볼트 DC): 10A
• 백플레인 전류 (24 볼트 DC): 2.8 Amps
• 캐비닛 크기 (HxWxD), 미니: 50.8 x 76.2 x 20.3cm (20 x 30 x 8 in.)
• 작동 온도 C 시리즈: -25...+60 °C (-13...+140 °F)
• 작동 온도 B 시리즈: 0°C ~ +60°C (+32°F ~ +140°F)

이 차시에는 상단 및 하단 공백을 위해 15.3cm (6.0 in.) 및 측면 공백을 위해 전원 공급 장치의 폭을 더한 10.2cm (4.0 in.) 의 설치 공백으로 패널 장착을 지원합니다.다른 ControlLogix 차시와 함께 설치된 경우, 차체 사이의 요구된 공백은 7.7cm (3.0 in.) 더하기 전원 공급의 폭입니다.얇은 또는 불필요한 전원 공급 장치에는 왼쪽 가장 많은 위치에있는 전용 슬롯이 있으며 차체 슬롯을 차지하지 않습니다..

1746-A10는 B와 C 시리즈로 2개로 제공됩니다.
B시리즈 차체는 0~60 °C (0~140 °F), C시리즈 모듈의 경우 -25~+60 °C (-13~+140 °F) 의 작동 온도 범위가 있습니다.두 시리즈의 최대 주변 공기 온도는 60 °C (140 °F) 이다..

이 차시 또한 기능적인 지구 토양을 제공 합니다. 그것은 90 ° C (194 ° F) 또는 그 이상의 단열 등급을 가진 8.3 평방 mm 또는 8 AWG 고체 또는 밧줄 구리 와이어와 끝으로 설계되었습니다..또한 보호 지구 토양을 가지고 있으며 90 °C (194 °F) 이상의 단열 등급을 가진 2.1 평방 mm 또는 14 AWG 고체 또는 스트랜드 된 구리 와이어를 사용하여 종료되도록 설계되었습니다.

1756-A10는 차시와 슬롯 (차시/슬롯) 사이의 1.5A/1.5A의 백플레인 전기 등급을 1.2V, 3.3V의 4/4A의 1A, 24V의 2.8A/2.8A까지의 1A에 가지고 있습니다.

5W의 전력 소모 (6.1 BTU/hr 열 소모 동등) 및 최대 운영 전력 소비 1.8W.

그것은 T5 환경 온도 코드 (북미) 와 T6 IEC 코드 (유럽 연합) 로 지정되었습니다.

1756-A10은 또한 개방형 칸막이를 갖추고 있습니다. 5-95% 비 응축 습도에서 0 ~ 60 ° C (32 ~ 40 ° F) 사이의 작동 온도를 가지고 있습니다.그것은 IEC 60068-2-27 등급 운영 충격 저항 30G를 가지고 있으며 작동 할 때 10-500 Hz에서 2G 진동을 유지할 수 있습니다..

1756-A10은 20x30x8in의 캐비닛 크기를 가지고 있으며 3.2파운드를 씁니다.
