IS215UCVEM09는 제너럴 일렉트릭이 제조하고 설계한 표준 컨트롤러입니다.

IS215UCVEM09는 제너럴 일렉트릭이 제조하고 설계한 표준 컨트롤러입니다.

스펙

부문 번호: IS215UCVEM09
제조사: 제너럴 일렉트릭
시리즈: 마크 VI
운영 체제: QNX
마이크로프로세서: 인텔 셀레론 300 MHz
프로그래밍: 제어 블록
제품 종류: 유닛 컨트롤러 보드
사용 가능성: 재고
제조 국가: 미국 (USA)

기능 설명

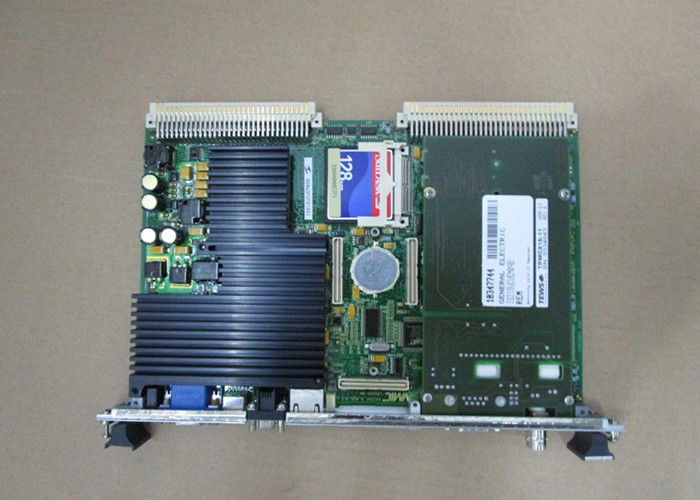

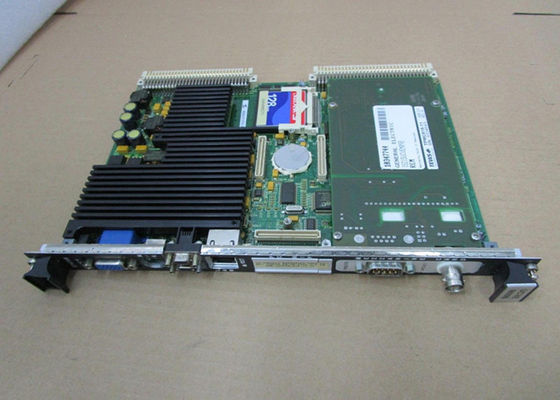

IS215UCVEM09은 제너럴 일렉트릭이 제조하고 설계한 표준 컨트롤러이다. 16 MB의 플래시 메모리와 32 MB의 DRAM을 가진 300 MHz 인텔 셀레론 프로세서를 사용하는 단일 슬롯 보드이다.단일 10BaseT/100BaseTX (RJ-45) 이더넷 포트는 도구 상자 또는 다른 제어 장치에 연결을 제공합니다.컨트롤러는 Versa 모듈러 유로 (VME) 랙에 설치되어 VME 버스 (bus) 를 통해 I/O 보드와 통신합니다. 일부 보드 유형은 PCI 메잔린 카드 (PMC) 듀터보드를 통해 로컬 I/O를 지원합니다.QNX, 고속, 높은 신뢰성 산업용 애플리케이션을 위해 설계 된 실시간 멀티태스킹 OS, 컨트롤러 운영 체제 (OS) 로 기능합니다.제어 시스템 툴박스 (toolbox) 는 컨트롤러의 애플리케이션에 특화된 소프트웨어를 로드하는 데 사용됩니다.3개의 통신 포트에서 조작자와 엔지니어링 인터페이스에 접근할 수 있습니다.

IS215UCVEM09 운용

스팀, 가스, 육상-해양 항공류 (LM) 또는 플랜트 균형 (BOP) 제품과 함께 제어기의 사용에 특화된 소프트웨어가 설치됩니다.블록의 수집이 정상이고 블록이 평균 크기를 가지고 있다면, 그것은 최대 100,000 단계 또는 블록을 초당 실행할 수 있습니다.
컨트롤러는 외부 시계 인터럽트의 도움으로 VCMI 통신 보드의 시계와 100 마이크로 초 내에 동기화 할 수 있습니다.VCMI 통신 보드는 VME 버스를 사용하여 제어 장치의 제어 시스템 데이터베이스 (CSDB) 로 외부 데이터를 보내고 수신합니다..
I/O 보드의 프로세스 입력과 출력은 단순 시스템에서 데이터를 구성합니다.출력 하드웨어가 투표하는 계산 출력, 그리고 컨트롤러 사이에 교환되어야 하는 내부 상태 값은 TMR 시스템에서 데이터를 구성합니다.

특징

컴포넌트는 Mark VI 제어 시스템과 호환됩니다. 그것은 단일 슬롯을 가진 VME 보드입니다. 컨트롤러는 두 개의 일련 RS-232C 포트, 이더넷 포트,키보드 또는 마우스 및 모니터용 커넥터고속 프로세서, 플래시 메모리, DRAM
이 보드는 VCMI 통신 보드를 통해 외부 데이터를 수신합니다. 시스템에 따라 데이터는 프로세스 I/O (단순) 또는 투표 I/O (TMR) 를 통해 보드에 전달 될 수 있습니다.

제품 구성 요소

모니터 포트
키보드/마우스 포트
COM1 - 제어기 초기 설정용 RS-232C 포트
이더넷 1 - EGD 통신 및 툴박스 구성을 위한 주요 이더넷 포트
상태 LED - VMEbus SYSFAIL, 플래시 활동, 전력 상태
이더넷 상태 LED - 액티브 ( 깜박이는 = 액티브), (고체 = 비활성), 링크 (노란색 = 10BaseT), (녹색 = 100BaseTX)
DLAN COM 20020 컨트롤러 ARCNET 인터페이스

DLAN 인터페이스

COM 20020 ARCNET 컨트롤러, BNC 93 오름, 전송 속도 - 5 Mbps

버스 중재: 컨트롤러 카드는 VME버스에 연결된 여러 모듈 간의 버스 액세스 및 중재를 관리합니다. 주어진 시간에 버스를 제어하는 모듈이 하나밖에 없도록 보장합니다.
인터럽트 처리: VME버스 장치에서 인터럽트 요청을 지원하고 우선 순위 및 응답을 관리합니다.중단은 특정 이벤트 또는 데이터에 즉각적인 관심을 필요로 하는 실시간 애플리케이션에 중요합니다..
데이터 전송 제어: VME버스와 메모리, 입력/출력 (I/O) 장치 또는 다른 버스 시스템과 같은 다른 장치 사이의 데이터 전송을 처리합니다.효율적이고 신뢰할 수 있는 데이터 교환을 위해 필요한 제어 신호와 프로토콜을 제공합니다..
타이밍 생성: VME버스의 적절한 작동에 필요한 타이밍 신호를 생성합니다. 이 신호에는 시계 신호, 버스 사이클 타이밍 및 버스 제어 신호가 포함됩니다.
프로토콜 지원: VME 컨트롤러 카드는 일반적으로 VME64x, VME320, 또는 VME64와 같은 다양한 VMEbus 프로토콜을 지원합니다. 이 프로토콜은 데이터 전송에 대한 전기 및 논리적 사양을 정의합니다.,VME버스에 대한 주소와 타이밍
백플레인 연결: 컨트롤러 카드는 VME버스 백플레인에 연결되며, 이는 컴퓨터 시스템의 여러 모듈 간의 물리적 연결 역할을 합니다.카드는 특정 VMEbus 슬롯에 적합하도록 설계되어 있으며 가장자리 커넥터를 통해 뒷면으로 연결됩니다..

전력 요구 사항

+5V dc, 6.6A 전형, 8.6A 최대
+12 V dc, 180 mA 전형, 최대 250 mA
-12 V dc, 180 mA 전형, 250 mA 최대

특징

주요 이더넷 인터페이스: 트위스트 페어 10BaseT/100BaseTX, RJ-45 커넥터
메모리: 32 MB DRAM, 16 MB 컴팩트 플래시 모듈, 128 KB L2 캐시, 배터리 지원 SRAM
PROFIBUS 인터페이스: PROFIBUS DP 마스터 클래스 1
COM 포트: 두 개의 마이크로 미니어처 9 핀 D 커넥터

시스템 특징

작은 터빈 속도 제어 시스템은 단순화된 시스템 아키텍처가 필요합니다.
심플렉스 컨트롤은 비용과 공간을 절약하기 위해 사용된다. TMR 시스템에서 사용되는 더 큰 T형 터미널 보드 대신 컴팩트 DIN 레일 장착 터미널 보드가 제공됩니다.D형 터미널 보드가 I/O 보드와 인터페이스를 위해 제어 체시에 직접 연결되기 때문에, IONet는 사용되지 않습니다.

WOC는 GE가 공급하는 가스 터빈 제어 시스템 부품 중 가장 많은 재고를 보유하고 있습니다. 우리는 또한 고장난 보드를 수리할 수 있습니다.WOC의 전문가 팀은 자동화 요구 사항에 대해 기꺼이 도움을 줄 것입니다.가격과 부품 및 수리 가능성에 대해 저희에게 문의하십시오.
