| Place of Origin: | America |
| 브랜드 이름: | AB |
| 인증: | CE |

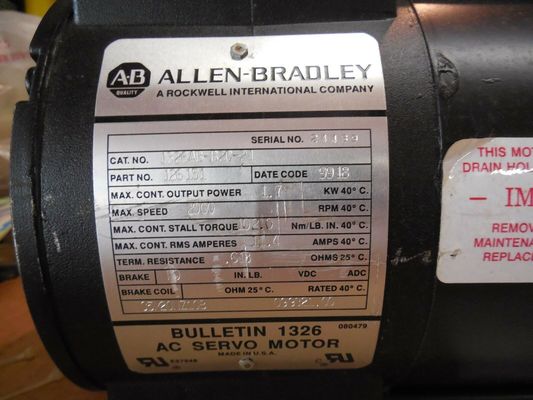

| 모델 번호: | 1326AB-B2C-21 |
| Minimum Order Quantity: | 1 |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | Carton |
| 배달 시간: | 3-5 일 |
| Payment Terms: | T/T |
| Supply Ability: | 1 |
| 강조하다: | 토크 플러스 시리즈 서보 모터,AB 1326AB-B2C-21 서보모터,1391-DES AC 서보 드라이브 서보 모터 |
||
|---|---|---|---|

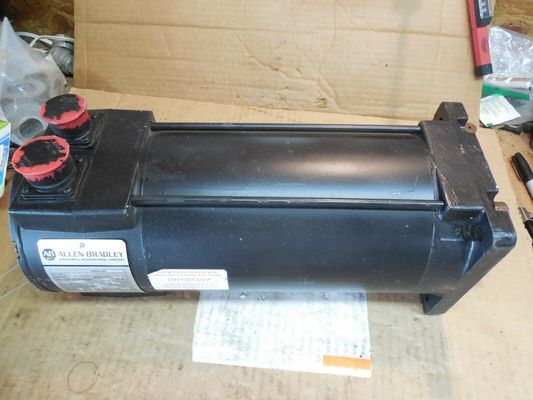

1326AB 토크 플러스 시리즈 서버모터는 인기있는 1326AB 서버모터 라인에 추가됩니다.토크 플러스 모터는 특히 설계 된 하우징을 갖추고 있으며 2에서 길이를 줄이고 토크 등급을 증가시킵니다..7에서 56.5 N-m (24에서 500 파운드-in.) 이 고성능, 3단계, 브러쉬없는, AC,합동 서보 모터는 알렌 브래들리가 고성능 모션 시스템의 엄격한 요구 사항을 충족하도록 설계되었습니다.이 시리즈의 AC 서보 모터는 Allen-Bradley 1391 Digital (1391 ′′DES) AC 서보 드라이브 (230V AC 입력) 와 함께 사용되도록 설계되었습니다.전형적인 속도-토크 곡선은 다른 1326AB 토크 플러스/1391DES 드라이브 조합의 작동 포장을 보여줍니다..
• 90V DC (A4,A5,A7) 또는 24V DC 코일 (K4,K5,K7) 를 갖춘 통합 스프링 세트 홀딩 브레이크. 90V DC 브레이크에 전원 공급 (1326 MODBPS) 이 제공됩니다.
• 현장에서 모터에 Viton 샤프트 오일 밀폐를 설치하기 위한 샤프트 오일 밀폐 키트 (1326AB-MOD-SSV-xx). 모터 해체가 필요하지 않습니다. 샤프트 오일 밀폐가 설치되면,엔진은 먼지 막힘, 펄싱하는 물 제트에 견딜 수 있으며 IEC 529 표준의 IP65 요구 사항을 충족합니다. 중요: 1326AB 서보 모터는 외부에 장착 된 인코더 패키지를 사용하면 IP65 등급을 잃습니다..
융합 박스 키트 (1326AB-MOD-RJxx) 는 축적으로 장착 된 커넥터와 함께 제공됩니다.커넥터 버전은 더 이상의 배선없이 모터 커넥터를 모터로 축적으로 (선형보다는) 가져 오도록 허용합니다..
• 알렌-브래들리 인코더 (845H) 의 현장 설치에 대한 2차 피드백 장착 키트 (1326AB-MOD-Mxx).2048 ppr까지의 인코더 피드백이 드라이브에 의해 제공됩니다.이것은 2차 피드백 장치의 필요성을 제거합니다. 중요: 1326AB 토크 플러스 서보 모터는 외부에 장착 된 인코더 패키지를 사용할 때 IP65 등급을 잃습니다.
• 전력 (1326-CPx...), 전환 (1326-CFx...), 그리고 인코더 (1326-CEx...) 를 위한 케이블은 표준 및 하이 플렉스 애플리케이션을 위해 최대 100 피트 (30m) 의 길이로 제공됩니다.) 및 커뮤니케이션 (1326ES CFx)...) 케이블은 100 피트 (30m) 에서 300 피트 (90m) 사이로 1391DES 드라이브만 사용할 때 사용할 수 있습니다.
Tc nominal 온도와 주변 온도 40°C에서 윙링이 있는 모터의 가등 토크
Tp 가등급 온도에서 모터/드라이브 조합으로 생성될 수 있는 최고 토크.RMS 모멘트가 등급 모멘트 (Tc) 보다 작거나 같을 때 더 높은 최고 모멘트가 허용됩니다..
가속 속도 ‧ 동력 및 모터 조합의 작동 속도는 최소 70%의 연속 가속 토크 (Tc) 를 개발할 수 있습니다. 이 지점은 25°C의 모터로 정의됩니다.
가속량 및 토크 곡선의 경계는 모터와 제어기 조합이 둘 중 하나의 RMS 가속도를 초과하지 않고서 서보 기반에서 작동할 수 있습니다.
간헐적 작동 영역 ‧ 모터와 제어 장치 조합이 둘 중 한쪽의 정량 최고값을 초과하지 않고 가속 및 저속 모드에서 작동할 수 있는 속도-토크 곡선의 경계작업 주기의 RMS 연속 모멘트 제한이 초과되지 않는 한.
연속 전류 ∼ 가루가 지정 온도와 주변 온도 40°C의 모터의 명산 전류. 컨트롤러는 지정 주변 온도 60°C에서 작동한다.
피크 전류: 모터에 손상을 입지 않고 모터에 가할 수 있는 전류의 양
시간 상수 ∙ 모터가 정량 전류의 63%에 도달하는 데 필요한 시간
최대 주변 온도 ∼ 모터가 일정한 부하로 작동할 수 있는 최대 주변 온도, 단열형 온도 상승 한도를 초과하지 않고
단열 클래스 ‧ 모터 단열 재료의 작동 온도 제한값의 지정
열 시간 상수 모터 롤링이 일정한 와트 손실과 함께 지속적인 온도 상승의 63%에 도달하는 데 필요한 시간모터 콘스턴트 (Torque Constant) ∙ 표시된 모터 온도에서 모터 전류의 한 앰퍼에 의해 개발된 모터의 양.
전압 상수 ∼ 로터가 자기장 안에서 기계적으로 움직일 때 정해진 속도로 생성되는 전압의 값. 단말 저항 ∼ 윙링 저항.
인덕턴스 (Inductance) 윙링 인덕턴스 (Winding inductance) 는 잠겨있는 로터에 적용되는 제로 임피던스 전압의 단계 입력으로 측정됩니다. 로터 극적 관성 순간 (Rotor Polar Moment of Inertia)모터 무게 (브레이크 포함), 제공되는 경우) 빼기 옵션의 무게.
밸런스 (balance) 로터 무게 분포를 보완하여 진동 공명을 줄입니다. 모터는 가동 속도에 따라 공장 균형이 있습니다.
• 항상 케이블 운반기 제조업체의 설치 지침을 따르십시오.
• 케이블은 케이블 기체에 설치 할 때 케이블에 회전, 곡선 또는 윙크가 없도록 준비해야합니다.
• 운반 또는 저장 과정에서 발생하는 모든 스트레스를 완화하기 위해 설치 전에 적어도 24 시간 전에 케이블을 배치하는 것이 중요합니다.
• 케이블을 케이블 수송기에 배치 할 때, 수송기는 굽는 방향이 위로 향하는 평면으로 배치되어야합니다. 그 다음 작동 위치에 케이블을 장착해야합니다.케이블은 케이블 수송기에 배치되어야 하며 다른 케이블 사이에 또는 주위에 엮어지지 않아야 합니다..
• 케이블 사이에 최소 10%의 공백을 허용하고 케이블이 자유롭게 움직일 수 있도록 허용하십시오. 케이블 사이에 분리기를 사용하십시오.
• 케이블은 수송체 내에서 자유롭게 움직여야 합니다. 케이블을 수송체 또는 서로 연결하지 마십시오. 수송체 끝 너머에 케이블을 고정하십시오.클램핑하기 전에 수송기 몇 번 사이클.
• 더 무거운 케이블 을 철도 가장자리 쪽 으로 배치 하고, 중간에 가벼운 케이블 을 클램프 한다.
• 내쪽/외쪽 경로 곡선에 케이블을 단단히 당기지 마십시오.
