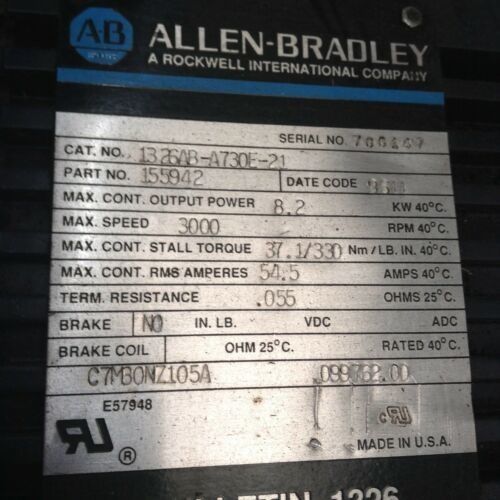

AB 1326AB-A730E-21 고성능 변속서브모터

제품 설명:1326AB-A730E-21

1326AB 서보 모터는 알렌-브래들리가 설계한 고성능, 3단계, 브러쉬리스 AC 동기 모터로 서보 시스템 애플리케이션의 엄격한 요구 사항을 충족합니다.이 시리즈의 표준 AC servomotors는 1391 AC servo 컨트롤러와 함께 사용할 수 있습니다선택된 증폭기를 가진 이러한 모터의 성능 매개 변수는 8 페이지에 나열되어 있습니다. 전형적인 속도-토크 곡선은 이러한 모터와 컨트롤러 조합의 작동 포장을 나타냅니다.

특징:1326AB-A730E-21

• 영구 자석 로터, 증강 서보 반응.
• 3단계 시누소이드 윙 스테터 필드, 온도를 실내로 직접 전달하고, 낮은 속도에 원활한 동작을 합니다.
• 브러시리스 리소서는 위치, 변전 및 속도 피드백 정보를 제공합니다. 이것은 모터에 탑재 된 전자 장치가 없기 때문에 혹독한 환경에서 내구성을 제공합니다.1391 Quad B (선택) 인코더 출력 (2048 ppr까지) 은 resolver 피드백을 통해 생성됩니다..
• 정지 상태에서 연속적인 가등식 출력 토크의 100% (제로 rpm)
• 정밀 평형 0.0005 ′′ 총 피크-피크 이동.
• 수직 셰프트 위아래 장착
• TENV 건설.
• IP65 가혹한 환경에 견딜 수 있는 등급. 모터는 먼지 밀착성이며, 액체가 모터에 들어가지 않고 펄싱하는 물 제트에도 견딜 수 있다. 중요:1326AB 모터는 외부에 장착된 인코더/해결기 피드백 또는 블로어 패키지를 사용할 때 IP 65 등급을 잃습니다..
• 일반적으로 닫힌 열 스위치는 모터 와일링에서 열 과부하 표시를 제공합니다.
• 환경적으로 밀폐 된 전력 및 피드백 케이블 패키지. 전력 및 리소더 피드백 케이블은 표준, 트랙 또는 확장 된 길이로 주문 할 수 있습니다.
• MIL 스펙 커넥터는 표준입니다.
• 비용 효율적인 성능을 위해 페리트 자석
• UL 인증을 받은 단열 시스템

기술 매개 변수:1326AB-A730E-21

90V DC 코일 (-A4, -A5, -A7) 또는 24V DC 코일 (-K4, -K5, -K7) 을 갖춘 통합 스프링 세트 고정 브레이크
• 브레이크 전원 공급 장치 (1326-MOD-BPS) 는 115V AC를 90V DC 브레이크 (-A4, -A5 및 -A7) 에 필요한 전압으로 변환합니다.
• 비톤 샤프트 밀폐기의 현장 설치용 셰프트 오일 시일 키트 (1326AB-MOD-SSV-xx). 모터 해체가 필요하지 않습니다.
• NEMA 인치 (-11) 또는 IEC 메트릭 플랜지 마운트 (-21)
• 레솔버 피드백 패키지 (1326AB-MOD-Vxxxx) 는 알렌-브래들리 8600GP와 함께 사용할 수 있는 절대/베르니에 또는 단일 브러쉬리스 레솔버 피드백을 제공하는 4.25 ′′ (108 mm) 트랜스듀서를 제공합니다.IMC 랙 및 S급 모션 컨트롤러.
• 융합 박스 키트 (1326AB-MOD-RJxx) 는 축적으로 장착 된 커넥터와 함께 제공됩니다.커넥터 버전은 더 이상의 배선없이 모터 커넥터를 모터로 축적으로 (선형보다는) 가져 오도록 허용합니다..
• 알렌-브래들리 인코더 (845H) 또는 리소저의 현장 설치를위한 2차 피드백 장착 키트 (1326AB-MOD-Mx).A Quad B 피드백 (~ 2048 ppr) 을 가진 1391B-ES (또는 1391-DES) 를 가진 1326AB 모터를 사용하면 인코더 장착의 필요성을 제거합니다..
• 블로어 냉각 키트 (1326AB-MOD-G3, G4) 는 대부분의 1326AB ′′C′′ 프레임 모터에서 최대 35% 더 많은 토크 출력을위한 냉각 상 공기를 제공합니다.키트는 1326AB-Cxx 모터 (브레이크가 있는 모터 포함) 의 뒷면에 장착될 수 있습니다.부차 모터 장착 피드백 (1326AB-MOD-M60) 을 사용하는 모터에 대해서는 옵션 G4를 사용하십시오.
• 전력 케이블 (1326-CPxx. ) 및 피드백 (1326-CFx. - 1326-CEx. - 인코더) 는 표준 및 고 플렉스 애플리케이션을 위해 최대 100 피트 (30 m) 의 길이로 제공됩니다. .) 및 환원 (1326ES-CFx. 100 피트 (30m) 이상, 최대 300 피트 (90m) 의 케이블은 1391B-ES 또는 1391-DES 드라이브만 사용할 때 제공됩니다. 모든 키트는 모터 액세서리로 공급되며 별도의 항목으로 지정해야합니다.

신청서:1326AB-A730E-21

Tc nominal torque of motor with windings at a nominal temperature and an ambient of 40°C. 컨트롤러는 60°C의 nominal ambient에서 작동하고 있습니다.
tp 조절기 및 모터 조합에서 생성될 수 있는 최고 모터치, 등급 온도에서 모터와 40°C 환경, 제어기와 60°C 환경200% 전류 토크 정점은 최적의 컨트롤러 사용에 대한 많은 응용 프로그램에서 일반적입니다., 다음 곡선은 전형적인 시스템 성능을 나타냅니다. RMS 토크가 등급 토크 (Tc) 보다 작거나 같을 때 더 높은 최고 토크가 허용됩니다.1391B-ES/1391-DES 동작은 외부 껍질에 표시되며 더 높은 속도와 300% 토크 능력을 보여줍니다.가속 속도 控制器과 모터 조합의 작동 속도, 그에서 최소 70%의 연속 가속 토크 (Tc) 를 개발 할 수 있습니다.이 지점은 25°C의 모터와 60°C의 환경 상태에서 작동하는 컨트롤러로 정의됩니다.

사용자 정의:1326AB-A730E-21

브랜드 이름: AB
모델 번호: 150-C3NCR
원산지: 아메리카
인증: NO
최소 주문량: 1개
가격: NO
포장 정보: 상자
배달 시간: 6-8주
지불 조건: T/T
공급 능력: 1
종료 스타일: 스크루 터미널
현재 등급 (Amp): 10A (AC), 800mA (DC)
정압 - AC: 120V
특징: 폭발 방지
제조사: 하니웰 센싱 및 생산성 솔루션
