일반 전기 보조 인터페이스 패널 DS3800NADB 산업용

제품 설명:DS3800NADB

• 이사회의 크기와 구조
  • 인쇄 회로 보드로서 DS3800NADB는 다양한 구성 요소를 수용하도록 설계된 비교적 큰 발자국을 가지고 있습니다.보드의 크기는 아날로그-디지털 변환 기능에 필요한 모든 회로를 수용하도록 최적화되었습니다.오른쪽 상단과 오른쪽 하단 모서리에 구멍이 있는 것은 표준 장착 메커니즘을 나타냅니다.이러한 구멍은 산업 시스템 내의 특정 장막 또는 제어판에 적합하도록 설계 될 가능성이 있습니다., 안전하고 안정적인 설치를 보장합니다. 이것은 전력 발전소와 같은 기계의 진동이제대로 장착되지 않으면 카드 작동을 방해 할 수 있습니다..
• 컴포넌트 레이아웃
  • 융합 회로: 보드는 다수의 통합 회로로 구성되어 있습니다. 이 IC는 아날로그-디지털 변환 과정에서 다양한 역할을 합니다. 예를 들어,일부는 신호 증폭에 전용 될 수 있습니다., 약한 아날로그 입력 신호가 정확한 변환을 위해 적절한 수준으로 강화되도록 보장합니다. 다른 사람들은 실제 아날로그-디지털 변환 작업에 참여할 수 있습니다.복잡한 알고리즘을 사용하여 아날로그 신호를 정확하게 디지털화합니다.보드에 이러한 IC의 전략적 배치는 신호 간섭을 최소화하고 전체 변환 효율을 최적화하도록 설계되었습니다.
  • 레지스터 및 콘덴시터: DS3800NADB에는 저항과 콘덴서가 다양합니다. 저항은 전기 전류의 흐름을 제어하고 전압 수준을 설정하고 임피던스 매칭과 같은 기능을 수행하는 데 사용됩니다.콘덴시터반면, 전기 소음을 필터링하고 전원 공급을 분리하고 필요에 따라 전기 전하를 저장하고 방출하는 작업에 사용됩니다.이 둘의 조합은 아날로그 입력 신호를 조절하는데 도움이 됩니다., 이를 통해 아날로그-디지털 변환 과정에 더 적합합니다.
  • 커넥터: 보드에는 남성 및 여성 연결 장치가 장착되어 있습니다. 이 연결 장치들은 산업 제어 시스템 내의 다른 구성 요소와 통신을 구축하는 데 필수적입니다.남성 커넥터는 아날로그 입력에서 변환 된 디지털 신호를 전송하는 데 사용할 수 있습니다, 여성 커넥터는 전원, 제어 신호 또는 추가 아날로그 입력 신호를 수신하는 데 사용될 수 있습니다. 이러한 커넥터의 설계는 신뢰할 수 있고 안전한 연결을 보장합니다.신호 손실 또는 전기 쇼트 쇼트 위험을 최소화합니다..

2기능적 개요



• 아날로그-디지털 변환
  • 고해상도 변환: 12 비트 아날로그-디지털 변환 카드로서 DS3800NADB는 아날로그 신호를 디지털 형태로 변환하는 데 높은 수준의 해상도를 제공합니다.12비트 해상도는 입력 아날로그 신호 범위 내에서 4096개의 다른 레벨을 구별할 수 있다는 것을 의미합니다.이 높은 해상도는 터빈 제어 시스템과 같은 정확한 측정과 제어가 필요한 응용 프로그램에서 중요합니다. 예를 들어 가스 터빈에서,온도와 같은 매개 변수를 측정하는 센서로부터 아날로그 신호의 정확한 변환, 압력, 그리고 흐름 속도는 최적의 터빈 성능을 유지하기 위해 필수적입니다.
  • 입력 신호 처리: 카드는 다양한 아날로그 입력 신호를 처리하도록 설계되었습니다. 온도 측정용 열쌍, 압력 변환기,그리고 흐름계이 아날로그 신호는 다양한 전압 범위를 가질 수 있습니다.그리고 DS3800NADB는 아마 이러한 신호를 확장하고 조건으로 할 수 있는 입력 회로로 장착되어 있습니다..
• 데이터 출력 및 통신
  • 디지털 출력 형식: 아날로그 신호가 디지털 형태로 변환되면 DS3800NADB는 시스템의 다른 구성 요소에 의해 쉽게 처리 될 수있는 형식으로 데이터를 출력합니다.디지털 출력은 병렬 또는 일련 형식으로 될 수 있습니다.이 디지털 데이터는 마이크로 컨트롤러, 프로그래밍 가능한 논리 컨트롤러 (PLC),또는 터빈 제어 시스템 내의 다른 디지털 처리 장치이 장치들은 디지털 데이터를 사용하여 연료 흐름 속도, 터빈 속도, 또는 날개 각도를 조정하여 터빈의 효율적이고 안전한 운영을 보장하는 것과 같은 결정을 내릴 수 있습니다.
  • 다른 구성 요소와의 통신: 보드에 있는 남성과 여성 연결 장치가 산업 제어 시스템의 다른 구성 요소와 원활한 통신을 가능하게 합니다.카드는 데이터 저장과 같은 작업을 담당하는 다른 보드와 통신 할 수 있습니다예를 들어, 변환 된 디지털 데이터를 디스플레이 보드에 전송 할 수 있습니다. 그 다음 사용자가 읽을 수있는 형식으로 운영자에게 정보를 제시 할 수 있습니다.추가로, 그것은 입력 신호 범위 또는 변환 속도 변경과 같은 카드의 작동을 조정 할 수있는 중앙 제어 장치에서 제어 신호를 수신 할 수 있습니다.

3환경 적응력



• 온도 및 습도 저항성
  • DS3800NADB는 특정 온도 범위 내에서 작동하도록 설계되었으며, 일반적으로 산업 환경에 적합합니다.온도는 크게 달라질 수 있습니다., 그리고 카드는 성능을 손상시키지 않고 이러한 변동에 견딜 수 있도록 설계되었습니다. 마찬가지로 특정 습도 수준을 처리 할 수 있습니다.습한 상태에서도 안정적인 작동을 보장합니다..이러한 환경 적응성은 이러한 조건에 맞게 고쳐진 구성 요소와 적절한 열 관리 및 습도에 저항하는 디자인 기능의 사용으로 달성됩니다..
• 전자기 호환성 (EMC)
  • 산업 환경은 종종 모터, 트랜스포머, 라디오 주파수 (RF) 송신기 등 다양한 출처로부터의 전자기 간섭 (EMI) 으로 가득합니다.DS3800NADB는 전자기적으로 호환되도록 설계되었습니다즉, 외부 전자기장에 영향을 받지 않고 작동할 수 있습니다.그것은 아마도 EMI와 RFI로부터 내부 구성 요소를 보호하기 위해 보호 및 필터링 메커니즘을 구축했습니다.이것은 아날로그-디지털 변환 과정이 정확하고 강력한 전자기 소음에도 데이터 출력이 신뢰할 수 있음을 보장합니다.



특징:DS3800NADB

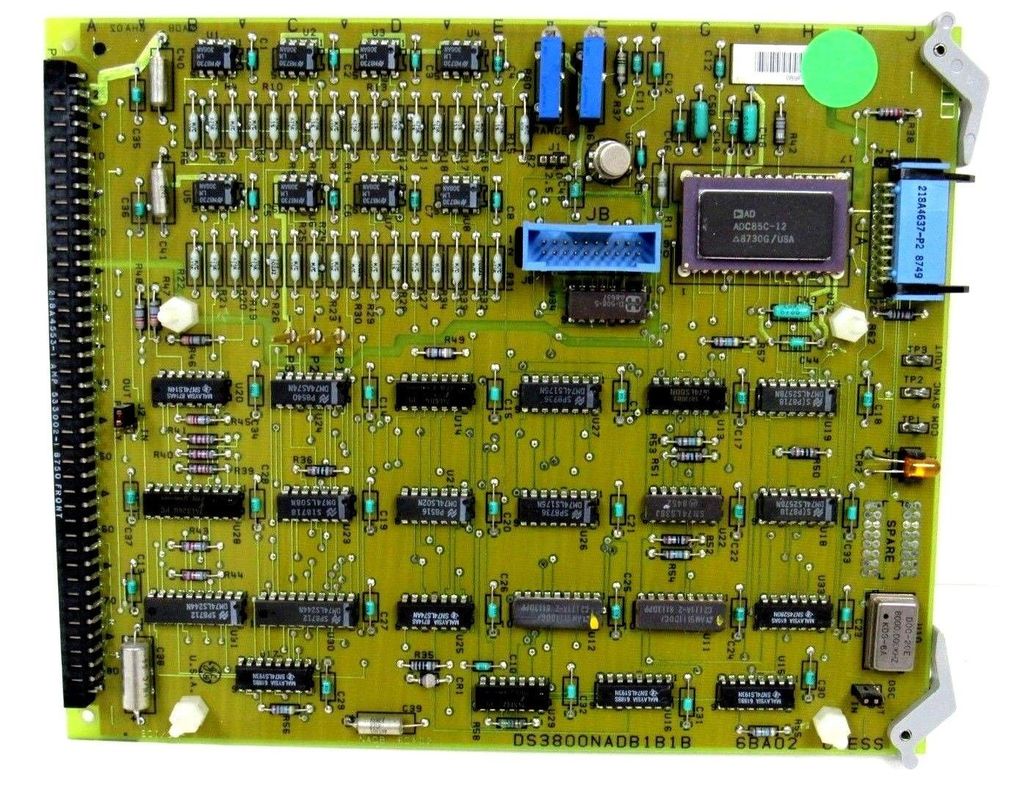

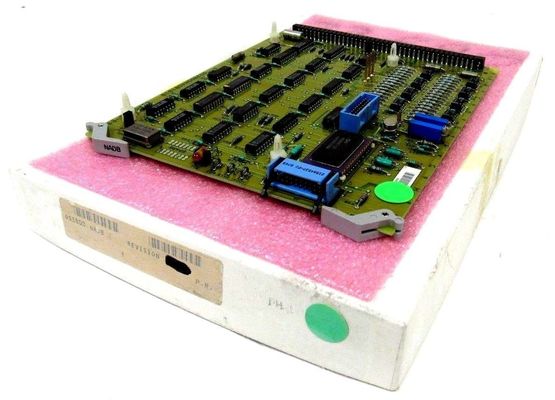

• 이사회 구조: 비교적 큰 인쇄 회로 보드이며 더 작은 보조 보드 DS3800DADB의 메인보드 역할을합니다.그것은 쉽게 추출 및 설치를 위해 상단 및 오른쪽 아래쪽 모서리에 부착 된 추출 탭을 가지고 있습니다보드는 공장에서 뚫어지고 아래쪽 가장자리에 "NADB 6 DA 02 6 BA 04"로 표시되어 있습니다.
• 커넥터: DS3800DADB 와 통신 하기 위해 한 개의 남성 커넥터, 한 개의 여성 커넥터, 한 개의 리본 커넥터 를 갖추고 있습니다. 커넥터 들 은 시스템 의 다른 구성 요소 들 과 신뢰성 있는 연결 을 보장 합니다.
• 구성 요소
  • LED 표시기: 전력 상태 또는 보드의 정상적인 작동을 표시하기 위해 "P OK"로 표시된 한 개의 황색 LED가 있습니다.
  • 시험점: COM/SYNC/AOUT로 표시된 세 개의 TP 테스트 포인트가 있는데, 테스트와 디버깅을 위해 사용할 수 있습니다.
  • 레지스터 및 콘덴시터: 두 개의 변수 저항 역량계와 여러 개의 콘덴서로 구성되어 있습니다. 콘덴서는 필터링과 에너지 저장에 역할을 합니다.전력 측정기는 특정 매개 변수를 정렬하도록 조정할 수 있습니다.
  • 융합 회로: 그것은 참조와 시계와 함께 ADC85H-12 12 비트 A / D 변환기를 포함하여 여러 통합 회로로 가득합니다.이 칩의 설계는 ±2의 아날로그 입력 신호 범위를 제공하는 스케일링 저항을 포함한다.5, ±5, ±10, 0~+5, 또는 0~+10 볼트



맞춤화 및 유연성

점퍼 스위치: 그것은 여러 점퍼 스위치를 가지고 있습니다. J1는 "범위", J2는 "평등"로 표시되어 있으며, 입력 또는 설정 될 수 있습니다.보드의 운영의 일부 사용자 정의 및 구성을 허용.예비 PTH: 오른쪽 가장자리에 있는 보급판으로 장착된 구멍이 있어 필요에 따라 추가 회로 변경이나 확장할 수 있다.

기능적 특성

고해상도: 12비트 아날로그-디지털 변환 카드로서, 입력 아날로그 신호 범위 내에서 4096개의 다른 레벨을 구별할 수 있습니다.정확한 측정 및 제어를 위해 고정도 변환을 제공.출력 신호 호환성: 모든 디지털 신호는 DTL 및 TTL 호환이 가능하며, 데이터 출력은 부정적 진실이며, 일련 또는 병렬 형태로 제공됩니다.시스템 내의 다른 디지털 장치와 인터페이스를 쉽게 만드는.부재 설계: DS3800NADB가 일부인 GE 스피드트론ିକ୍ 마크 IV 시스템은 모든 보호 매개 변수와 중요한 제어 장치에 대해 3분의 2의 투표 리던스를 갖춘 칩셋을 통합했습니다.시스템의 신뢰성 및 안전성 강화.

기술 파라미터:DS3800NADB



• 결의: 12 비트, 즉 입력 아날로그 신호 범위 내에서 4096 가지 다른 수준을 구별 할 수 있으며 정확한 측정과 제어를 위해 고 정밀 변환을 제공합니다.
• 입력 신호 범위: 판에 있는 ADC85H-12 12비트 A/D 변환기는 ±2의 아날로그 입력 신호 범위를 제공하는 스케일링 저항이 있습니다.5, ±5, ±10, 0~+5, 또는 0~+10 볼트

디지털 출력



• 호환성: 모든 디지털 신호는 DTL와 TTL 호환이 가능하며, 데이터 출력은 부정적-진짜입니다.
• 출력 형식: 데이터 출력은 일련 또는 병렬 형태로 제공되며 시스템 내의 다른 디지털 장치와 인터페이스를 쉽게 만듭니다.

커넥터



• 남성 커넥터: 판의 한 짧은 가장자리에 위치하고, 디지털 신호를 전송하거나 변환된 디지털 데이터를 필요로 하는 다른 구성 요소에 연결하는 데 사용됩니다.
• 여성 커넥터: 전력, 제어 신호 또는 추가 아날로그 입력 신호를 수신하는 데 사용될 수 있는 다른 짧은 가장자리를 채웁니다.
• 리본 커넥터: DS3800DADB 보조판과 통신하는 데 사용됩니다.

전원 공급



• 전압: 특정 전압 요구 사항은 공개적으로 상세히 제공되지 않지만 GE Speedtronic Mark IV 시스템이 제공하는 전원 공급 범위 내에서 작동하도록 설계되었습니다.
• 전력 소비: 보드의 전력 소비는 공개되지 않지만 터빈 제어 시스템 환경에서 효율적으로 작동하도록 최적화되었습니다.

다른 매개 변수



• LED 표시기: 전력 상태 또는 보드의 정상적인 작동을 표시하기 위해 "P OK"로 표시된 한 개의 황색 LED가 있습니다.
• 시험점: COM/SYNC/AOUT로 표시된 세 개의 TP 테스트 포인트가 있는데, 테스트와 디버깅을 위해 사용할 수 있습니다.
• 레지스터 및 콘덴시터: 두 개의 변수 저항 역량계와 여러 개의 콘덴서로 구성되어 있습니다. 콘덴서는 필터링과 에너지 저장에 역할을 합니다.전력 측정기는 특정 매개 변수를 정렬하도록 조정할 수 있습니다.
• 점퍼 스위치: J1은 "범위"로 표시되어 있고, J2는 "동률"로 표시되어 있으며, 내거나 밖으로 설정될 수 있으며, J3는 "osc"로 표시되어 있으며, 내거나 밖으로 설정될 수 있습니다.보드의 운영의 일부 사용자 정의 및 구성을 허용.
• 예비 PTH: 오른쪽 가장자리에 있는 보급판으로 장착된 구멍이 있어 필요에 따라 추가 회로 변경이나 확장할 수 있다.



응용 프로그램:DS3800NADB



산업 자동화



• 프로세스 제어: 화학, 석유 정제 및 식품 가공과 같은 산업 생산 공정에서 DS3800NADB는 흐름 속도, 레벨,그리고 프로그래밍 가능한 논리 컨트롤러 (PLC) 또는 분산 제어 시스템 (DCS) 가 처리하고 제어 할 수 있는 디지털 신호로 농축이것은 제품 품질과 생산 효율성을 보장하는 생산 프로세스의 정확한 규제를 가능하게합니다.
• 로봇 공학: 로봇 시스템에서 DS3800NADB는 힘 센서, 위치 센서,그리고 로봇 컨트롤러가 처리하고 분석할 수 있는 디지털 신호로이것은 로봇이 외부 환경을 정확하게 인식하고 포착, 조립 및 용접과 같은 작업을 고밀도로 수행 할 수있게합니다.

장비 모니터링 및 진단 시스템



연구 및 개발 연구소



사용자 정의:DS3800NADB

• DS3800DADB 보조 위원회와의 상호 작용: DS3800NADB는 메인 보드 역할을 하고 리본 케이블을 통해 DS3800DADB 보조 보드에 연결됩니다.보조판에 있는 8개의 708a1 200v m/e 콘덴시터는 DS3800NADB의 용량을 크게 증가시킬 수 있습니다., 따라서 전체 시스템 성능을 최적화합니다.
• 스피드트로닉 마크 IV 시스템과의 통합: 그것은 GE Speedtronic Mark IV 시스템의 일부이며, 시스템의 다른 제어판, 센서 및 액추에이터와 함께 작동합니다.그들은 가스 및 증기 터빈에 대한 정확한 통제를 달성예를 들어, 전체 시스템의 조율된 운영을 보장하기 위해 다른 제어판과 데이터와 제어 신호를 공유합니다.

유지 보수 및 수리



• 오류 탐지: 보드 상에 있는 앰버 "P OK" LED 표시기가 전원 공급 또는 보드의 작동 상태가 정상인지 미리 결정 할 수 있습니다.COM/SYNC/AOUT로 표시된 세 개의 TP 테스트 포인트는 기술자가 더 깊이 있는 신호 탐지 및 오류 탐색을 수행 할 수 있습니다..
• 수리 및 교체: GE DS3800NADB는 GE Speedtronic Mark IV 시스템의 핵심 부품이기 때문에, 전문 기술자가 일반적으로 수리 및 교체를 위해 권장됩니다.수리품의 품질과 안전성을 보장하기 위해 오실로스코프와 멀티미터와 같은 전문적인 검사 장비와 도구가 필요합니다.일부 전문 산업 자동화 수리 회사 또는 GE의 판매 후 서비스 센터는 관련 수리 서비스를 제공할 수 있습니다.

개발 및 대체



• 기술 발전: 전자 기술의 지속적인 발전과 함께 A/D 변환 기술도 발전하고 있습니다.그리고 낮은 전력 소비 A/D 변환 칩이 등장하고 있습니다그러나, 일부 특정 분야에서 GE 스피드트로닉 Mark IV 시스템의 광범위한 사용으로 인해 DS3800NADB는 현재 필수 부품으로 남아 있습니다.더 나은 성능의 제품으로 점진적으로 대체 될 수 있습니다..
• 호환성 및 업그레이드: GE DS3800NADB를 업그레이드하거나 교체하는 것을 고려할 때, 기존 시스템과의 호환성을 완전히 고려해야합니다.새로운 대체 제품은 전기적 성능 측면에서 원래 시스템과 호환되어야 합니다., 인터페이스 사양 및 기능이 시스템 정상 작동을 보장합니다.호환성 문제와 잠재적 안전 위험 요소를 피하기 위해 시스템의 포괄적 인 평가 및 테스트가 필요합니다..
• J1: 아날로그 입력 신호 범위를 변경하도록 조정할 수 있는 "범위"로 표시됩니다. ADC85H-12 12비트 A/D 변환기에는 ±2의 아날로그 입력 신호 범위를 제공하는 스케일링 저항이 있습니다.5, ±5, ±10, 0~+5, 또는 0~+10 볼트
• J2: 데이터 전송을 위한 패리티 설정을 구성할 수 있도록 "인" 또는 "아웃"으로 설정할 수 있는 "파리티"가 표시되어 있습니다.이것은 게시판과 다른 장치 사이의 데이터 통신의 정확성과 무결성을 보장하는 데 유용합니다.
• J3: "osc"로 표시되어 있으며 "in" 또는 "out"로 설정 할 수 있으며 오시레이터 설정을 사용자 정의 할 수 있습니다.이 보드의 운영 주파수 및 안정성을 최적화 하기 위해 시스템의 특정 요구 사항에 따라 조정 될 수 있습니다.

• 부대판으로 칠한 구멍


  보드의 오른쪽 가장자리에 위치한 예비 접착 된 구멍이 있습니다. 이들은 추가 회로 수정 또는 확장 가능성을 제공합니다. 사용자는 사용자 정의 구성 요소를 추가 할 수 있습니다.레지스터와 같이, 콘덴서 또는 다른 통합 회로, 특정 애플리케이션 요구 사항을 충족하거나 추가 기능을 구현하기 위해 보드에.
