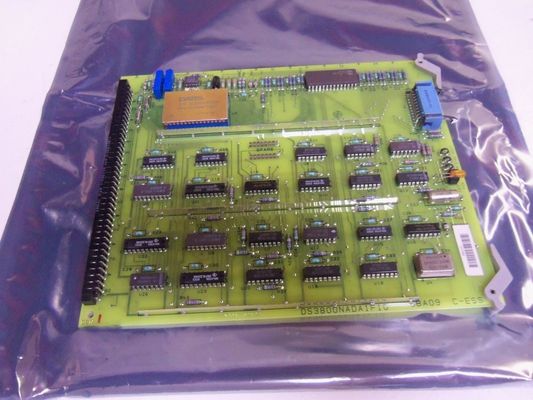

GE DS3800NADA 주변 인터페이스 모듈 산업 효율을 위한 완벽한 선택

제품 설명:DS3800NADA

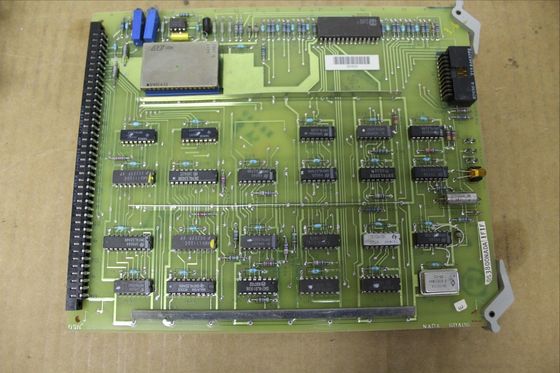

• 구조적 강화: 보드 길게 뻗어 있는 세 개의 가로 바르의 존재는 구조적으로 매우 중요한 기능을 합니다. 이 가로 바르들은 보드 구부러질 위험을 크게 줄이기 위해 강화 역할을 합니다.산업 환경, 카드가 근처 기계로부터의 진동과 같은 기계적 스트레스에 노출 될 수 있는 경우, 이 강화는 보드의 물리적 무결성을 보장합니다.이것은 어떤 구부러짐은 잠재적으로 섬세한 내부 회로를 손상시킬 수 있기 때문에 필수적입니다, 오작동 또는 잘못된 신호 변환으로 이어집니다.
• 장착 및 처리 기능: 4개의 모서리 모두에 구멍이 뚫린 구멍은 안정적인 장착을 위한 표준 제품입니다.그들은 DS3800NADA가 적절한 하드웨어를 사용하여 제어판 또는 랙에 장착 된 시스템에 단단히 연결 할 수 있습니다.오른쪽 상단과 오른쪽 아래쪽 모서리에 위치한 두 개의 추출 클립은 카드를 쉽게 제거 할 수 있도록 설계되었습니다. 이것은 유지 보수 또는 교체 절차 중에 유용합니다.기술자가 커넥터 또는 다른 구성 요소에 손상을 입지 않고 신속하고 안전하게 카드를 제거 할 수 있도록.
• 지표 및 테스트 포인트: 보드의 오른쪽 가장자리에 있는 앰버 LED는 지표 역할을 합니다. 그것은 전원, 데이터 전송과 같은 카드의 작동 상태에 대한 시각적 피드백을 제공할 수 있습니다.또는 오류 조건LED 위에 위치된 세 가지 테스트 포인트는 귀중한 진단 도구입니다. 기술자는 이러한 포인트를 전압 수준, 신호 파동 형태,또는 특정 신호의 존재를 확인이것은 카드 작동 중에 발생할 수 있는 문제를 해결하는 데 도움이 됩니다.보드 상단 가장자리에 있는 두 개의 전력 측정기는 특정 전기 특성을 세밀하게 조정하는 데 사용될 가능성이 있다, 예를 들어 아날로그 입력 신호에 대한 가이드 조정.

회로 부품

• 수동 구성 요소: 작은 콘덴서 와 여러 금속 필름 저항 을 포함 하는 것 은 카드 의 전기 기능 에 필수적 이다. 콘덴서 는 전기 소음 을 필터링 하는 것 과 같은 기능 에 사용 된다.,전원 공급을 분리하고 필요에 따라 전기 전하를 저장하고 방출합니다. 금속 필름 저항기는 전기 전류의 흐름을 제어하고 전압 수준을 설정하는 데 사용됩니다.그리고 전기 단열을 제공그 조합은 디지털 형태로 변환되기 전에 아날로그 입력 신호의 적절한 조건화를 보장합니다.
• 융합 회로: 26개의 통합 회로로, DS3800NADA는 복잡한 신호 처리 작업을 수행 할 수 있습니다. 이 IC는 아날로그-디지털 변환기, 신호 증폭기,그리고 제어 논리 회로아날로그-디지털 변환기는 카드의 중심에 있으며, 아날로그 신호를 디지털 값으로 정확하게 변환하는 역할을 합니다.신호 증폭기는 변환에 적합한 수준으로 약한 아날로그 신호를 증가, 제어 논리 회로는 데이터 전송 및 다른 구성 요소와의 통신을 포함하여 카드의 전체 운영을 관리합니다.
• 부대장 - 구멍을 통해 (PTH): 보드의 상부 중부 부분에 가까운 예비 PTH 세트는 미래의 수정에 대한 유연성을 제공합니다. 카드의 기능을 향상시키기 위해 추가 구성 요소가 추가되어야하는 경우,예를 들어 특정 회로를 정밀 조정하거나 새로운 기능을 위한 소규모 통합 회로를 위한 추가 저항이 미래 지향적인 설계는 카드가 시간이 지남에 따라 변화하는 요구 사항에 적응할 수 있도록 합니다.

통신 및 호환성

• 커넥터 설정: 보드에 남성과 여성의 연결 장치가 존재한다는 것은 산업 제어 시스템의 다른 모듈과 원활한 통신을 가능하게 설계되었습니다.이 커넥터는 아마도 고밀도 타입일 것입니다., 아날로그 입력, 디지털 출력, 전력 및 제어 신호를 포함한 여러 신호를 전송할 수 있습니다. 설계는 신뢰할 수 있고 안전한 연결을 보장합니다.신호 손실 또는 간섭 위험을 최소화합니다..
• 시스템 호환성: DS3800NADA의 호환성 GM 자동화 시스템, 마크 V, 마크 VI, 마크 VIe 터빈 제어 시스템,RX3I 및 RX7I 프로그래밍 가능한 논리 컨트롤러 (PLC), 그것은 다재다능한 구성 요소입니다. 이 크로스 시스템 호환성은 다른 산업 설정에 쉽게 통합 할 수 있습니다. 예를 들어,전체 설비 자동화를 위해 마크 VI 터빈 제어 시스템과 RX3I PLC를 조합하여 사용하는 발전소에서, DS3800NADA는 아날로그 센서와 이러한 디지털 제어 시스템 간의 인터페이스를 위해 사용될 수 있으며 원활한 데이터 흐름과 조율된 작동을 보장합니다.

광적 특성 (이용될 경우)

• 상태 표시: 앰버 LED를 광학적 특성에서 고려하면 카드의 상태를 시각적으로 나타냅니다.LED의 밝기는 쉽게 관찰 할 수 있습니다., 운영자가 카드가 올바르게 작동하는지 빠르게 평가 할 수 있습니다. 예를 들어, 고정 조명 LED가 정상적인 작동을 나타낼 수 있습니다.반짝이는 LED가 오류 상태 또는 진행 중인 진단 프로세스를 표시 할 수 있습니다.이 시각적 피드백은 추가 진단 장비의 필요 없이 카드의 상태를 모니터링 하는 간단한 하지만 효과적인 방법입니다.

특징:DS3800NADA

• 견고 한 구조 설계
  • 보드 의 긴 면 에 있는 세 가지 가로 막대 는 구조적 인 완전성 을 위한 핵심적 인 특징 이다. 그것 들 은 보드 전체 에 기계적 스트레스 를 균등 히 분배 하여, 보드 가 왜곡 이나 구부러지는 것 을 방지 한다.진동 기계로 가득 찬 산업 환경에서예를 들어 가스 터빈이 상당한 진동을 일으키는 발전소에서는 가로 막대가 카드의 물리적 손상으로부터 보호합니다.다른 방법으로는 아날로그 신호의 정확한 변환을 방해할 수 있습니다..
• 편리 한 장착 및 제거
  • 4개의 모서리에 구멍이 뚫려 있고 두 개의 추출 클립이 설치 및 제거 과정을 단순화합니다. 구멍은 제어 캐비닛이나 래크 안에 안전하게 장착 할 수 있습니다.표준 산업용 장착 방법을 따라오른쪽 상단과 오른쪽 하단 구석에 위치한 추출 클립은 기술자에게 쉽게 잡을 수 있는 메커니즘을 제공합니다. 유지보수 또는 시스템 업그레이드 중에,이 클립은 신속하고 손상을 방지 할 수있는 카드 제거, 정지 시간을 줄이고 효율적인 서비스 제공을 촉진합니다.

• 2지표 및 진단 특징

• 시각 상태 표시
  • 오른쪽 가장자리에 있는 황색 LED는 카드의 작동 상태에 대한 즉각적인 시각적 신호로 작용합니다. 그것은 전력 상태, 데이터 전송 활동,또는 오류 조건이 LED는 많은 시스템이 동시에 작동하는 큰 산업 제어실에서 DS3800NADA가 올바르게 작동하는지 가속적으로 식별 할 수 있습니다. 예를 들어,계속 비는 LED가 정상 작동을 나타낼 수 있습니다., 빠르게 깜박이는 LED는 통신 오류 또는 아날로그-디지털 변환 과정에서 장애를 신호할 수 있습니다.
• 접근 할 수 있는 시험점
  • LED 위에 있는 세 가지 테스트 포인트는 진단 목적으로 귀중합니다. 기술자들은 이러한 포인트를 전압 수준, 신호 진폭 및 파동 형태와 같은 전기 매개 변수를 측정하는 데 사용할 수 있습니다.이것은 아날로그 입력 신호 또는 변환 과정의 모든 문제를 해결하는 데 중요합니다예를 들어, A / D 변환기에서 예상치 못한 출력이있는 경우, 테스트 포인트는 입력 아날로그 신호의 무결성을 확인하는 데 사용될 수 있습니다.신호 소스 또는 카드 자체에서 문제를 고립하는 데 도움이 됩니다..
• 조절 가능한 전력 측정기
  • 보드의 상단 가장자리에 있는 두 개의 잠재미터는 특정 전기적 특성을 정렬할 수 있는 능력을 제공합니다.예를 들어입력 아날로그 신호의 진폭이 달라지는 응용 프로그램에서, 전력계는 변환 전에 신호 수준을 최적화 할 수 있습니다.이것은 A/D 변환기가 최적의 입력 범위 내에서 신호를 수신하는 것을 보장, 디지털 출력의 정확성과 해상도를 향상시킵니다.

• 3. 회로 구성 요소 특징

• 포괄적 인 수동 부품 세트
  • 소형 콘덴서와 여러 개의 금속 필름 저항의 조합은 신호 조건화에 대한 종합적인 접근을 제공합니다.콘덴시터 는 고주파 소음 을 필터링 하는 것 처럼 기능 에 사용 됩니다, 전기 간섭을 방지하기 위해 전원 공급원을 분리하고 에너지 저장 요소로 작용합니다. 반면에 금속 필름 저항기는 전류 흐름을 정확하게 제어하는 데 사용됩니다.전압 분할, 및 임피던스 매칭. 함께, 그들은 아날로그 입력 신호가 적절하게 조건화되고 디지털 형식으로 정확한 변환을 위해 준비되도록 보장합니다.
• 강력 한 통합 회로
  • 26개의 통합 회로로, DS3800NADA는 복잡한 신호 처리 작업을 처리할 수 있는 장비를 갖추고 있습니다.아날로그 신호를 디지털 값으로 정확하게 변환하는 역할을 합니다.. IC 내의 신호 증폭기는 변환에 적합한 수준으로 약한 아날로그 신호를 증가시킵니다. 또한 제어 논리 회로는 카드의 전반적인 동작을 관리합니다.데이터 전송 조정, 다른 구성 요소와의 통신 및 변환 프로세스의 적절한 순서를 보장합니다.
• 리저 PTH로 유연한 확장
  • 보드 상부 중부 부근에 있는 예비 접착 구멍 (PTH) 은 미래의 검증 능력을 제공합니다. 산업 요구 사항이 진화함에 따라,이 구멍은 추가 구성 요소를 추가하는 데 사용할 수 있습니다예를 들어 추가 신호 처리 구성 요소가 필요한 새로운 센서 기술이 도입되면또는 추가 저항 또는 소규모 통합 회로로 카드의 기능을 향상시킬 필요가 있습니다, 예비 PTH는 전체 보드 재설계 필요 없이 사용될 수 있습니다.

• 4통신 및 호환성 특징

• 다재다능한 커넥터 구성
  • 보드의 남성 및 여성 커넥터는 산업 제어 시스템의 다른 모듈과 원활한 통신을 위해 설계되었습니다. 이러한 커넥터는 다양한 신호를 전송할 수 있습니다.아날로그 입력값을 포함하여, 디지털 출력, 전력 및 제어 신호. 고밀도 설계는 신뢰성 있고 효율적인 신호 전송을 보장, 신호 손실 또는 간섭의 위험을 최소화합니다.이것은 DS3800NADA를 광범위한 장치와 인터페이스 할 수 있습니다, 센서, 액추에이터 및 기타 제어판과 같은 것입니다.
• 광범위한 시스템 호환성
  • DS3800NADA는 여러 GE 자동화 시스템, 예를 들어 Mark V, Mark VI, Mark VIe 터빈 제어 시스템, 그리고 RX3I와 RX7I 프로그래밍 가능한 논리 제어기 (PLC) 와 호환성중요한 장점입니다.그것은 다른 산업 설비에 쉽게 통합 할 수 있습니다. 거대 규모의 산업 시설에서 터빈 제어, 에너지 관리,전체 프로세스 자동화, DS3800NADA는 아날로그-디지털 변환을 위한 공통 인터페이스로 작용하여 전체 시스템에서 원활한 데이터 흐름과 조율된 운영을 보장할 수 있습니다.

기술 파라미터:DS3800NADA

• 의사소통 방법: 광섬유
• 광적 인터페이스: 듀얼 파장, 멀티모드 섬유
• 광학 파장: 820 nm 및 1300 nm
• 광전력 범위: -19.5 ~ -14.5 dBm
• 수신기 감수성-34 dBm
• 광 연결 장치: ST 타입
• 데이터 전송 속도: 1 Mbps
• 항구 수: 1

전기

• 전력 소비: 최대 5W

환경

• 작동 온도 범위: 섭씨 0~50도 (32~122도)
• 저장 온도 범위: -40도에서 70도 (-40도에서 158도)
• 습도 범위: 5%~95% 비연결성

회로

• 융합 회로 수: 26개, 12비트 ADC와 내부 시계, 트랙 홀드 증폭기를 결합한 아날로그-디지털 변환 칩을 포함합니다.
• 출력 데이터 형식: 단일, 병렬 12비트 단어; 두 개의 8비트 바이트 또는 일련 데이터.

응용 프로그램:DS3800NADA

• 증기 터빈: 발전소에서는 증기 압력, 온도 및 흐름 속도를 모니터링하는 센서에서 아날로그 신호를 디지털 신호로 변환하는 데 사용됩니다.디지털 신호 는 제어 시스템 에 의해 처리 되어 증기 터빈 의 속도 를 정확하게 조절 합니다, 부하 및 기타 운영 매개 변수, 효율적이고 안정적인 발전을 보장1.
• 가스 터빈: 전력 생산 및 항공기 엔진의 가스 터빈에서 DS3800NADA는 연료 흐름, 배기가스 온도 및 압축기 입기 압력을 측정하는 센서에서 아날로그 신호를 변환 할 수 있습니다.변환 된 디지털 신호는 제어 시스템이 연소 과정을 최적화하는 데 도움이됩니다, 연료 효율을 향상시키고 가스 터빈 운영의 신뢰성과 안전성을 향상시킵니다.

산업 자동화

• 프로세스 제어: 화학, 의약품 및 식품 가공과 같은 산업 생산 공정에서 온도, 압력, 흐름을 모니터링하는 센서에서 아날로그 신호를 변환하는 데 사용됩니다.그리고 디지털 신호로 레벨제어 시스템은 그 다음 생산 과정의 안정성과 품질을 유지하기 위해 이러한 디지털 신호를 기반으로 PID 제어 및 다른 알고리즘을 수행 할 수 있습니다.1.
• 비공개 제조: 자동차, 전자 및 기계 제조 산업에서 DS3800NADA는 생산 장비의 센서에서 아날로그 신호를 변환하는 데 사용할 수 있습니다.로봇 팔의 위치 및 속도 센서와 같은, 수압 프레스의 압력 센서, 그리고 용접 장비의 온도 센서.디지털 신호는 생산 공정의 정확한 제어 및 모니터링을 위해 생산 효율성과 제품 품질을 향상시키기 위해 사용됩니다..

프로그래밍 가능한 논리 제어기 (PLC)

• 데이터 획득: DS3800NADA는 PLC와 통합되면 다양한 필드 장치에서 오는 아날로그 신호를 PLC에 의해 처리 및 저장 될 수있는 디지털 신호로 변환 할 수 있습니다.이것은 PLC가 생산 과정의 데이터를 수집하고 분석 할 수있게합니다., 프로세스 최적화 및 오류 진단의 기초를 제공합니다.
• 제어 출력: 그것은 또한 PLC의 디지털 출력 신호를 현장에서 모터, 밸브 및 히터와 같은 액추에터를 제어하기 위해 아날로그 신호로 변환 할 수 있습니다.생산 과정의 폐쇄 순환 제어 실현.

재생 에너지 시스템

• 풍력 터빈: 풍력 발전소에서 DS3800NADA는 풍력 측정기, 풍선 및 기타 센서로부터의 아날로그 신호를 디지털 신호로 변환할 수 있습니다. The control system of the wind turbine can then adjust the pitch angle and rotational speed of the blades according to the wind speed and direction to maximize power generation efficiency and ensure the safety of the wind turbine operation.
• 태양광 발전소: 태양광 발전소의 경우 태양광 방사선 센서와 온도 센서로부터의 아날로그 신호를 디지털 신호로 변환할 수 있습니다.제어 시스템은 태양 에너지의 변환 효율을 향상시키기 위해 태양 광선 및 온도에 따라 인버터 및 기타 장비의 작동 매개 변수를 조정 할 수 있습니다..

사용자 정의:DS3800NADA

• 출력 데이터 형식: 보드는 단일, 병렬 12 비트 단어, 두 개의 8 비트 바이트 또는 일련 데이터, 세 가지 데이터 출력 형식을 선택할 수 있습니다.사용자는 연결된 마이크로 프로세서 또는 디지털 신호 프로세서의 특정 요구 사항에 따라 출력 형식을 구성할 수 있습니다..
• 통신 프로토콜: DS3800NADA는 특정 광학 파장, 전력 범위 및 데이터 전송 속도를 가진 광섬유 통신을 사용합니다.전체 시스템이 다른 통신 프로토콜이나 인터페이스를 필요로 하는 경우, 추가 외부 변환 모듈 또는 사용자 정의 펌웨어가 게시판의 통신 기능을 조정하는 데 사용될 수 있습니다.

신체적 변화

• 장착 및 장착: 보드는 표준 크기와 장착 구멍이 있지만 공간이 제한되거나 특정 환경 조건이있는 일부 응용 프로그램에서DS3800NADA를 장착할 수 있는 맞춤식 장치 또는 장착 브래킷을 설계할 수 있습니다.이것은 먼지, 습기 및 전자기 간섭으로부터 더 나은 보호를 제공 할 수 있습니다.
• 커넥터 사용자 정의: 보드에는 다른 PCB와 통신을 위해 특정 남성 및 여성 커넥터가 있습니다.적절한 연결을 보장하기 위해 사용자 정의 케이블 집합 또는 커넥터 어댑터를 제조 할 수 있습니다..

다른 구성 요소와의 통합

• 시스템 호환성: DS3800NADA는 GE의 Speedtronic 시스템인 Mark IV 시리즈를 위해 설계되었습니다. 그러나, 다른 Mark IV가 아닌 부품이나 제3자 시스템과 통합되어야 할 경우에,DS3800NADA와 다른 구성 요소 간의 원활한 통신 및 상호 작용을 가능하게 할 수 있는 사용자 지정 소프트웨어 드라이버 또는 미들웨어 개발.
• 부과 및 백업: 일부 중요한 응용 프로그램에서는 시스템 수준에서 추가적 부재 및 백업 메커니즘이 추가 될 수 있습니다. 예를 들어, 부재적인 DS3800NADA 보드는 뜨거운 대기 모드로 구성 될 수 있습니다.및 사용자 정의 제어 로직은 실패 경우 주요 및 백업 보드 사이를 전환 할 수 있습니다.

지원 및 서비스:DS3800NADA

저희 제품 기술 지원팀은 저희 제품의 설치, 구성 또는 운영에 관한 모든 질문이나 문제에 대해 도움을 드릴 수 있습니다.우리의 전문가들은 높은 훈련과 지식이 있습니다., 그리고 그들은 당신이 직면 할 수있는 모든 문제를 해결하기 위해 당신과 함께 일합니다.

우리는 또한 교육, 컨설팅 및 사용자 정의를 포함하여 제품을 최대한 활용할 수 있도록 다양한 서비스를 제공합니다.우리의 교육 프로그램은 당신이 효과적으로 우리의 제품을 사용하는 방법을 가르칠 수 있도록 설계되었습니다, 우리의 컨설팅 서비스는 프로세스 및 워크플로우를 최적화하는 데 도움이 될 수 있습니다.우리의 개발자 팀은 귀하의 고유 한 요구 사항을 충족하는 맞춤형 솔루션을 만들기 위해 당신과 함께 일할 수 있습니다..

기술 지원이나 서비스 요구 사항이 무엇이든, 우리는 당신이 우리의 제품과 함께 성공할 수 있도록 돕기 위해 여기에 있습니다.
