GE DS3800HXTA CE 인증에 대한 사용자 정의 가능한 보조 인터페이스 패널

제품 설명:DS3800HXTA

1. 장착 및 구조적 특징

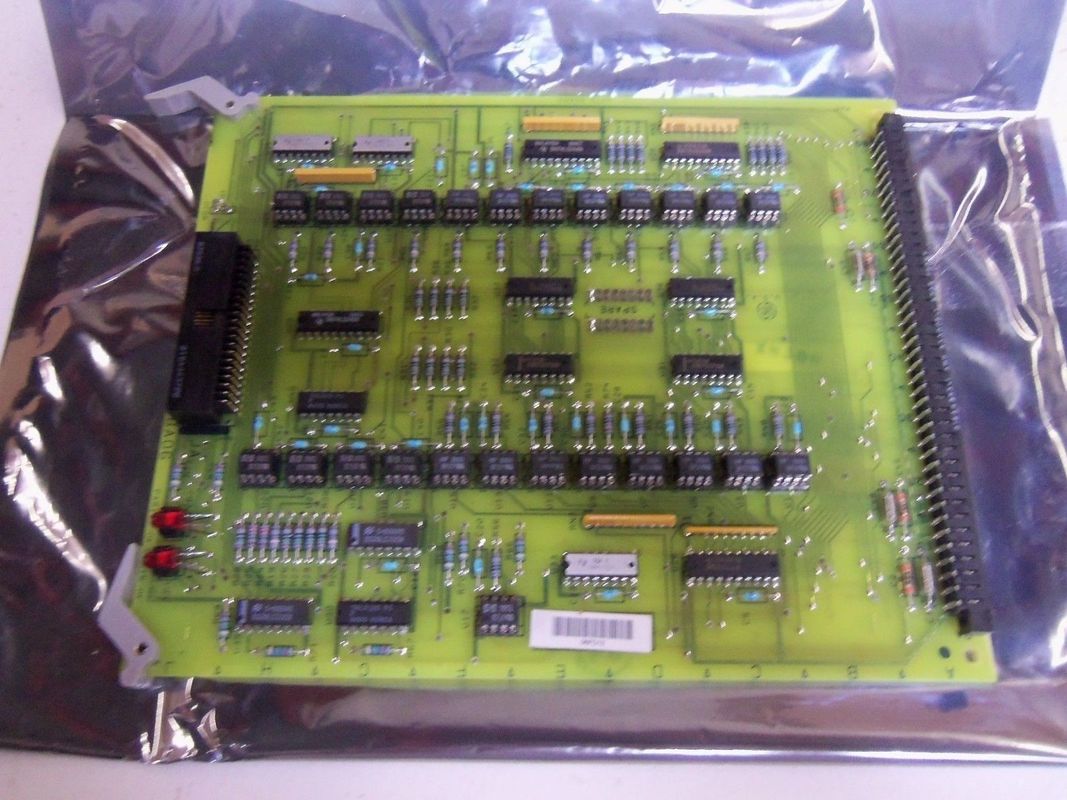

   • DS3800HXTA의 네 모서리 모두에 공장에서 뚫은 구멍이 주요 물리적 특징입니다. 이러한 구멍은 산업용 인클로저, 제어 캐비닛 또는 랙 장착 시스템 내에 안전하게 장착할 수 있도록 정밀하게 배치되어 있습니다. 표준 크기의 구멍은 일반적으로 사용되는 장착 하드웨어와 호환되어 안정적이고 신뢰할 수 있는 설치를 보장합니다. 이는 진동과 기계적 응력이 만연한 산업 환경에서 매우 중요합니다. 적절한 마운트는 보드 손상을 방지하고 일관된 작동을 보장하는 데 도움이 되기 때문입니다.
   • 보드에 있는 두 개의 클립은 장착 안정성을 더욱 향상시킵니다. 드릴 구멍과 함께 사용하여 보드를 제자리에 단단히 고정할 수 있습니다. 클립은 쉽게 부착하고 분리할 수 있도록 설계되어 설치 및 유지 관리 프로세스가 단순화됩니다. 이를 통해 기술자는 필요에 따라 보드를 신속하게 설치하거나 제거할 수 있으므로 시스템 업그레이드 또는 수리 중 가동 중지 시간이 줄어듭니다.
   • 보드에 여분의 도금된 관통 구멍이 있다는 점은 흥미로운 측면입니다. 이러한 구멍은 향후 하드웨어 수정 또는 확장을 위한 유연성을 제공합니다. 예를 들어 기능을 향상시키기 위해 추가 저항기, 커패시터 또는 소형 집적 회로와 같은 추가 구성 요소를 보드에 추가해야 하는 경우 예비 구멍을 활용할 수 있습니다. 이 기능을 통해 DS3800HXTA는 산업 시스템의 수명 동안 변화하는 요구 사항에 적응할 수 있습니다.
2. 구성 요소 레이아웃
   • 40개의 집적 회로(IC)를 갖춘 DS3800HXTA는 밀도가 높은 보드입니다. Texas Instruments AM26LS33ACN과 같은 특정 IC를 사용한다는 것은 특정 신호 처리 및 통신 작업에 중점을 두고 있음을 나타냅니다. 예를 들어 AM26LS33ACN은 산업 제어 시스템에서 정확한 신호 전송 및 수신에 필수적인 라인 드라이버 및 수신기 기능에 사용될 가능성이 높습니다. 이러한 IC는 조화롭게 작동하여 신호 컨디셔닝, 데이터 처리, 통신 프로토콜 구현과 같은 다양한 기능을 수행합니다.
   • "패리티 양호" 및 "체인 양호"라고 표시된 두 개의 빨간색 LED는 중요한 시각적 표시기 역할을 합니다. "패리티 정상" LED는 특히 패리티 검사와 관련된 데이터 전송의 무결성에 대한 정보를 제공할 수 있습니다. 산업 통신에서 패리티 비트는 종종 데이터 패킷의 오류를 감지하는 데 사용됩니다. 데이터가 예상된 패리티로 올바르게 전송되면 "패리티 정상" LED가 켜져 안정적인 데이터 전송을 나타냅니다. "체인 정상" LED는 통신 체인의 무결성이나 시스템 내 작업 순서와 관련될 수 있습니다. 해당 조명은 데이터 흐름이나 시스템 수준 작업과 관련된 특정 이벤트 체인이 예상대로 작동하고 있음을 나타낼 수 있습니다.
   • "dcom"이라고 표시된 테스트 포인트입니다. 보드의 오른쪽 하단에는 귀중한 진단 도구가 있습니다. 기술자는 이 테스트 포인트를 사용하여 전압 레벨, 신호 파형과 같은 전기적 매개변수를 측정하거나 특정 신호의 존재 여부를 확인할 수 있습니다. 이를 통해 문제 해결 프로세스가 단순화되어 보드 작동 시 잠재적인 문제를 빠르게 식별할 수 있습니다. 예를 들어, 데이터 통신에 문제가 있는 경우 "dcom." 테스트 포인트는 통신 신호의 무결성을 확인하는 데 사용될 수 있습니다.
3. 커넥터 및 저항기 네트워크
   • 회로 기판의 반대쪽에 있는 수 커넥터와 암 커넥터의 존재는 통신 기능에 매우 중요합니다. 이 커넥터는 산업 제어 시스템 내의 다른 회로 기판과 인터페이스하도록 설계되었습니다. 이를 통해 DS3800HXTA는 데이터, 제어 신호 및 전원을 보내고 받을 수 있습니다. 이러한 커넥터의 특정 설계는 안정적이고 안전한 연결을 보장하여 신호 손실이나 전기 단락의 위험을 최소화합니다. 암수 커넥터를 모두 사용하면 다양한 연결 구성이 가능하므로 다양한 유형의 보드 및 장비와의 통합이 용이합니다.
   • 보드에 있는 5개의 저항 네트워크 어레이는 신호 처리에서 중요한 역할을 합니다. 아날로그에서 디지털로의 변환 작업에 사용할 수 있으며, 아날로그 신호를 보드의 디지털 구성 요소에서 처리할 수 있는 디지털 값으로 변환하는 데 도움이 됩니다. 또한 전압 분할 애플리케이션에도 유용합니다. 산업 제어 시스템에서는 다양한 구성 요소에 특정 전압 레벨이 필요할 수 있습니다. 저항기 네트워크는 입력 전압을 이러한 구성 요소에 대한 적절한 수준으로 분배하여 적절한 작동을 보장하도록 구성할 수 있습니다.

기능 개요

1. 신호 전송 및 처리
   • 송신기 보드로서 DS3800HXTA는 산업 제어 시스템의 다른 구성 요소에 신호를 보내는 역할을 담당합니다. 시스템 요구 사항에 따라 다양한 유형의 신호를 전송할 수 있습니다. 예를 들어, 가스 터빈 제어 시스템에서는 연료 유량, 공기 흡입구 또는 터빈 블레이드 각도를 조정하는 액추에이터에 제어 신호를 보낼 수 있습니다. 이러한 신호는 보드의 내부 구성 요소에서 처리된 데이터를 기반으로 생성됩니다.
   • 보드는 들어오는 신호도 처리합니다. 온도, 압력, 속도 또는 진동과 같은 매개변수를 모니터링하는 센서로부터 데이터를 수신할 수 있습니다. 이러한 센서 신호는 대개 아날로그 또는 디지털 형식입니다. DS3800HXTA는 증폭, 필터링, 잡음 감소와 같은 작업이 포함될 수 있는 이러한 신호를 조절할 수 있습니다. 컨디셔닝 후 신호는 집적 회로에 의해 구현된 알고리즘을 사용하여 처리됩니다. 이러한 처리에는 데이터 분석, 설정값 비교, 처리된 데이터를 기반으로 한 의사결정이 포함될 수 있습니다.
2. 시스템 통합 및 제어
   • DS3800HXTA는 전체 산업 제어 시스템의 필수적인 부분입니다. 이는 GE Speedtronic Mark IV 시리즈 내의 다른 구성 요소와 조화롭게 작동하도록 설계되었습니다. 예를 들어 데이터 수집, 디스플레이 또는 더 높은 수준의 제어 기능을 담당하는 다른 보드와 통신할 수 있습니다. 발전소에서는 발전기 성능, 전력망 상태 및 기타 관련 매개변수를 모니터링하는 보드와 협력할 수 있습니다.
   • 제어 기능 측면에서 보드는 가스 또는 증기 터빈 제어와 같은 작업에 포함될 수 있습니다. 처리된 센서 데이터를 기반으로 터빈의 속도를 시작, 중지 또는 조정하는 신호를 보낼 수 있습니다. 또한 터빈의 올바른 작동에 필수적인 펌프 및 밸브와 같은 보조 장비의 순서를 담당할 수도 있습니다. 또한 보드는 냉각 및 시동 절차를 관리하여 전체 시스템이 원활하고 안전하게 작동하도록 보장합니다.

특징:DS3800HXTA

• 보안 장착 옵션
  • 두 개의 클립과 함께 공장에서 네 모서리에 구멍을 뚫어 안전하고 안정적인 장착 솔루션을 제공합니다. 이는 진동이 심각한 문제가 될 수 있는 산업 환경에서 매우 중요합니다. 예를 들어, 대규모 회전 기계가 있는 발전소에서 DS3800HXTA는 제어 패널에 단단히 부착되어 지속적인 진동에도 불구하고 제자리에 유지되고 제대로 작동하도록 보장합니다. 구멍과 클립을 결합하면 설치와 제거가 쉬워 유지 관리나 시스템 업그레이드 시 유용합니다.
• 예비 구멍을 통한 확장성
  • 예비 도금 관통 구멍이 있어 높은 수준의 확장성을 제공합니다. 발전하는 산업 제어 환경에서는 시간이 지남에 따라 새로운 요구 사항이 발생할 수 있습니다. 이러한 구멍을 통해 저항기, 커패시터 또는 소규모 집적 회로와 같은 추가 구성 요소를 추가할 수 있습니다. 예를 들어, 추가 신호 조절 구성 요소가 필요한 시스템에 새 센서를 통합해야 하는 경우 전체 보드를 복잡하고 비용이 많이 드는 재설계 없이 예비 구멍을 사용하여 이러한 구성 요소를 DS3800HXTA에 직접 장착할 수 있습니다.

• 2. 구성요소 - 레벨 기능

• 풍부한 집적 회로(IC) 보완
  • Texas Instruments AM26LS33ACN과 같은 구성 요소를 포함하여 40개의 집적 회로가 있는 이 보드는 복잡한 신호 처리 및 통신 작업을 처리할 수 있도록 갖추고 있습니다. 라인 드라이버이자 수신기인 AM26LS33ACN은 산업 환경에서 장거리에 걸쳐 정확하고 안정적인 데이터 전송에 사용될 가능성이 높습니다. 이러한 IC는 함께 작동하여 신호 증폭, 필터링, 디지털-아날로그 또는 아날로그-디지털 변환과 같은 기능을 수행합니다. 이를 통해 보드는 다양한 센서의 다양한 입력 신호를 처리하고 제어 목적에 적합한 출력 신호를 생성할 수 있습니다.
• 시각적 표시기 LED
  • "패리티 양호" 및 "체인 양호"라고 표시된 두 개의 빨간색 LED는 실시간 상태 표시기 역할을 합니다. "패리티 정상" LED는 데이터 전송의 무결성에 대한 즉각적인 피드백을 제공합니다. 데이터 정확성이 중요한 산업 통신에서 LED는 전송된 데이터의 패리티 검사가 통과했는지 실패했는지 여부를 나타냅니다. LED가 켜지면 데이터가 올바른 패리티로 전송되었음을 확인하여 데이터 손상 위험을 줄입니다. "체인 정상" LED는 특정 통신 체인의 적절한 기능이나 시스템 내 작업 순서를 나타냅니다. 이를 통해 기술자는 데이터 흐름이나 작업에 문제가 있는지 신속하게 식별하여 문제 해결 속도를 높일 수 있습니다.
• 진단 테스트 포인트
  • "dcom." 오른쪽 하단에 있는 테스트 포인트는 귀중한 진단 도구입니다. 이를 통해 기술자는 전압 레벨, 신호 파형 또는 특정 신호의 존재와 같은 주요 전기 매개변수를 측정할 수 있습니다. 오작동이 발생한 경우 이 테스트 포인트를 사용하여 문제를 신속하게 격리할 수 있습니다. 예를 들어 DS3800HXTA와 다른 구성 요소 간의 통신에 문제가 있는 경우 테스트 포인트를 사용하여 통신 신호의 무결성을 확인하고 신호의 전압 레벨이 올바른지, 예상되는 파형 패턴을 가지고 있는지 확인할 수 있습니다.

• 3. 통신 및 신호 처리

• 듀얼 - 커넥터 설계
  • 회로 기판의 반대편에 있는 수 커넥터와 암 커넥터를 사용하면 산업 제어 시스템의 다른 보드와 원활한 통신이 가능합니다. 이 설계를 통해 다양한 연결 구성이 가능하므로 다양한 유형의 보드 및 장비와 호환됩니다. 커넥터는 안정적이고 안전한 연결을 보장하여 신호 손실이나 전기 간섭의 위험을 최소화하도록 설계되었습니다. 예를 들어, 여러 보드가 데이터를 교환해야 하는 복잡한 산업 네트워크에서 DS3800HXTA는 이러한 커넥터를 사용하여 데이터 수집 보드, 제어 프로세서 또는 디스플레이 장치와 통신할 수 있습니다.
• 저항기 네트워크 어레이
  • 5개의 저항기 네트워크 어레이는 신호 처리를 위한 다양한 구성 요소입니다. 아날로그에서 디지털로의 변환에 사용할 수 있으며, 아날로그 센서 신호를 보드의 디지털 구성 요소에서 처리할 수 있는 디지털 값으로 변환하는 데 도움이 됩니다. 또한 전압 분할 애플리케이션에도 유용합니다. 산업 제어 시스템에서는 다양한 구성 요소에 특정 전압 레벨이 필요할 수 있습니다. 저항기 네트워크는 입력 전압을 이러한 구성 요소에 적합한 수준으로 나누도록 구성할 수 있습니다. 예를 들어, 센서가 보드의 내부 처리 회로에 비해 너무 높은 전압을 출력하는 경우 저항 네트워크를 사용하여 전압을 적절한 수준으로 낮출 수 있습니다.

• 4. 시스템 수준 통합 및 제어

• GE 시스템과의 호환성
  • DS3800HXTA는 GE Speedtronic Mark IV 시리즈의 다른 구성 요소와 완벽하게 호환되도록 설계되었습니다. 이를 통해 기존 산업 제어 시스템에 원활하게 통합할 수 있습니다. 터빈 제어를 위해 GE의 Speedtronic Mark IV를 사용하는 발전소에서 DS3800HXTA는 터빈 매개변수 모니터링, 연료 분사 제어 또는 전체 발전소 관리 시스템과의 통신을 담당하는 다른 보드와 조화롭게 작동할 수 있습니다. 이러한 호환성은 시스템 설계 및 구현의 복잡성을 줄여줍니다.
• 다양한 제어 기능
  • 이 보드는 광범위한 제어 기능을 수행할 수 있습니다. 이는 가스 또는 증기 터빈의 제어에 관여하여 연료 흐름, 터빈 속도 및 블레이드 각도와 같은 매개변수를 조정하기 위한 신호를 보낼 수 있습니다. 또한 펌프 및 밸브와 같은 보조 장비의 순서를 지정하여 모든 구성 요소가 올바른 순서로 작동하도록 보장할 수 있습니다. 냉각 및 시동 절차의 경우 DS3800HXTA는 이러한 프로세스를 관리하여 전체 산업 시스템의 안전하고 효율적인 작동을 보장합니다.

기술적인 매개변수:DS3800HXTA

• 치수: 보드의 구체적인 치수는 사용 가능한 소스에 자세히 나와 있지 않지만 네 모서리에 공장에서 뚫은 구멍이 있고 장착을 위해 두 모서리에 두 개의 클립이 부착된 표준 인쇄 회로 기판 폼 팩터가 있습니다.

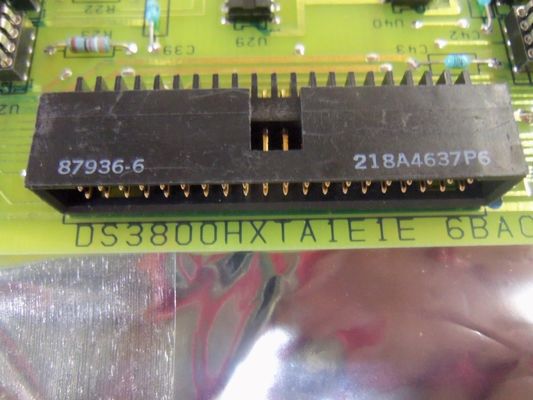

• 커넥터: 다른 PCB와의 통신을 위해 보드 반대편에 수컷 커넥터(218A4637-P6) 1개와 암 커넥터 1개가 있습니다.

전기 부품

• 집적 회로: Texas Instruments AM26LS33ACN(쿼드 차동 수신기) 및 SN75172N(쿼드 차동 라인 드라이버)과 같은 구성 요소를 포함하여 40개의 집적 회로로 제작되었습니다.
• 저항기 네트워크 어레이: 보드의 긴 면에 평행하게 배치된 5개의 저항 네트워크 어레이가 있습니다. 이 저항기 어레이의 작동 전압(최대)은 25V입니다.

신호 표시기 및 테스트 포인트

• LED: 실시간 상태 표시에 사용되는 "패리티 정상" 및 "체인 정상"이라고 표시된 두 개의 빨간색 LED가 있습니다.
• 테스트 포인트: "dcom"이라는 라벨이 붙은 테스트 포인트가 하나 있습니다. 진단 목적으로 사용할 수 있는 두 개의 LED 근처에 있습니다.

여러 가지 잡다한

• 예비 구멍: 하드웨어 추가를 위한 일련의 예비 도금 관통 구멍(PTH)이 있습니다.

애플리케이션:DS3800HXTA

• 터빈 시퀀싱: 가스 및 증기 터빈 발전 시스템에서 DS3800HXTA는 터빈과 보조 장치의 시동 및 정지 순서를 지정하는 데 사용됩니다. 예를 들어, 터빈이 회전하기 전에 펌프, 밸브 및 기타 보조 장비의 시동을 조정하고 터빈이 정지한 후에 적절하게 종료하는 등 각 구성 요소가 올바른 순서와 적절한 시간에 작동하도록 보장합니다.
• 매개변수 조정: 연료 흐름, 터빈 속도, 블레이드 각도 등 터빈의 다양한 매개변수를 조정하는 신호를 보내어 터빈이 원하는 속도와 부하에서 안정적인 작동을 유지하고 터빈의 효율과 성능을 향상시킬 수 있습니다.

산업 자동화 및 제어 시스템

• 데이터 전송 및 통신: 암수 커넥터와 일련의 집적 회로를 갖춘 DS3800HXTA는 산업 자동화 제어 시스템의 다양한 구성 요소 간의 안정적인 데이터 전송 및 통신에 사용할 수 있습니다. 센서 데이터, 제어 신호, 상태 정보를 전송할 수 있어 전체 시스템의 원활한 작동과 조정이 가능합니다.
• 신호 처리 및 변환: 보드에 있는 5개의 저항 네트워크 어레이와 여러 개의 집적 회로는 아날로그-디지털 변환, 전압 분배 및 기타 신호 처리 기능을 수행할 수 있습니다. 제어 시스템에서 처리할 수 있도록 센서의 아날로그 신호를 디지털 신호로 변환하고, 액추에이터 및 기타 장치를 제어하기 위한 적절한 아날로그 또는 디지털 출력 신호를 생성할 수도 있습니다.

장비 모니터링 및 보호

• 시스템 상태 모니터링: "패리티 정상", "체인 정상" 및 "dcom"이라고 표시된 두 개의 빨간색 LED. DS3800HXTA의 테스트 포인트를 사용하여 데이터 전송 무결성, 통신 체인 상태, 주요 전기 매개변수 등 시스템의 실시간 상태를 모니터링할 수 있습니다. 기술자는 시스템 오작동을 신속하게 식별하고 적절한 조치를 취하여 장비의 안전한 작동을 보장할 수 있습니다.
• 내결함성 및 중복성: GE Speedtronic Mark IV 시스템의 일부인 DS3800HXTA는 시스템에 내장된 중복 기능의 이점을 활용합니다. 하나의 보드에 문제가 발생하면 중복 기능이 있는 통합 칩셋이 자동으로 시스템 부하를 재분배하여 전체 시스템의 지속적인 작동을 보장하고 가동 중지 시간과 생산 손실을 최소화합니다.1

사용자 정의:DS3800HXTA

• 구성 요소 추가: 보드에는 중앙 근처에 일련의 예비 PTH(도금 관통 구멍)와 8쌍의 예비 PTH가 있습니다. 사용자는 보드의 기능을 확장하거나 특수 애플리케이션 시나리오에 적응하기 위해 특정 요구 사항에 따라 저항기, 커패시터 또는 기타 집적 회로와 같은 구성 요소를 추가할 수 있습니다.
• 커넥터 수정: 보드에는 다른 PCB와의 통신을 위해 암수 커넥터가 장착되어 있지만 경우에 따라 특정 장치와의 연결 요구 사항이 일치하지 않는 경우 다른 장비와의 호환성을 보장하기 위해 커넥터를 수정하거나 교체할 수 있습니다. 시스템.

소프트웨어 및 펌웨어 사용자 정의

• 기능 프로그래밍: Mark IV 시스템의 맥락에서 DS3800HXTA는 소프트웨어에서 어느 정도 사용자 정의할 수 있습니다. 보드의 마이크로프로세서와 통합 칩셋을 다시 프로그래밍함으로써 신호 처리 논리와 통신 프로토콜을 조정하여 다양한 가스 및 증기 터빈이나 산업 자동화 시스템의 특정 제어 요구 사항을 충족할 수 있습니다.
• 펌웨어 업데이트: GE는 보드의 성능, 안정성, 호환성을 개선하기 위해 수시로 펌웨어 업데이트를 출시할 수 있습니다. 사용자는 실제 상황에 따라 펌웨어 업그레이드 프로세스를 사용자 정의하여 보드가 항상 최고의 성능과 최신 기능을 갖도록 할 수 있습니다.

시스템 통합 맞춤화

• 인터페이스 사용자 정의: DS3800HXTA를 대규모 산업 제어 시스템에 통합할 때 보드와 다른 하위 시스템 간의 인터페이스를 맞춤 설정할 수 있습니다. 여기에는 보드와 전체 시스템 간의 원활한 연결과 상호 작용을 보장하기 위한 전기 인터페이스, 통신 프로토콜 및 데이터 형식의 사용자 정의가 포함됩니다.
• 중복 구성: 중복 기능이 내장된 Mark IV 시스템의 일부로 사용자는 특정 애플리케이션 환경의 신뢰성 요구 사항에 따라 DS3800HXTA의 중복 구성을 맞춤 설정할 수 있습니다. 예를 들어, 중복 구성 요소의 백업 모드 및 전환 전략을 조정하여 시스템의 안정성과 가용성을 최적화합니다.
